使用电批扭矩测试仪校正扭力起子的方法
使用电批扭矩测试仪校正扭力起子的方法
例如:测量校准自动停(带离合器)的扭力起子正向扭力的方法如下
1、首先打开扭力测试仪电源开关
2、安置匹配带安全框的测试配件)
3、选择测量单位——三种测量单位选择Lbf.in(磅力.英寸) ←→kgf.cm(公斤力.厘米) ←→N.m(牛顿
4、将测量模式( MODE处于TRACK档)——旋调零旋钮〖ZERO ADJ〗:作LCD显示数值进行调零。
5、选择〖MODE〗测量模式开关 :峰值(PEAK) 锁定测量***扭力值,用复位按钮清零。

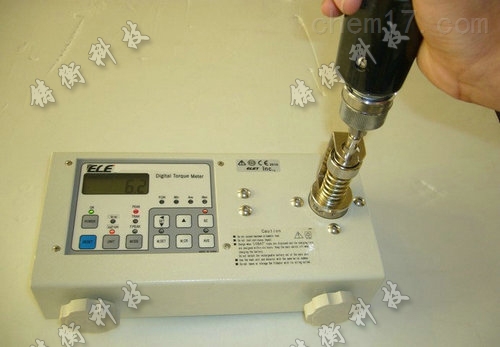

6、设定扭力起子正反转开关在正向位置,把它安装在测试配件上,按复位按钮(RESET)进行数值复位清零,启动它使之旋转直至自动停止。(弹簧绷紧属正常,再次测时需反向松开点弹簧。)
7、当扭力起子停止时,显示板LCD上显示的测量数值为该扭力起子的输出力矩。
8、再次反转启动扭力起子,让测试弹簧退回原位高度,按复位按钮清除数值,测试扭力起子扭力,重复以上测量几次,纪录好数据,多次比较出扭力起子输出的准确扭力。
9、要设定扭力起子的固定输出力矩,经过调整扭力起子的扭力调节器,用以上方法测量作出数据,设定好扭力起子的输出扭力。
SGHP电批扭矩测试仪规格型号
SGHP电批扭矩测试仪规格型号
产品型号 (Model) |
测量范围 (N.m) |
分度值(N.m) | 外形尺寸(mm) | 重量(KG) |
SGHP-10 | 0.005-1 | 0.001 | 230X124X65 | 1.8 |
SGHP-20 | 0.010-2 | 0.001 | ||
SGHP-50 | 0.075-5 | 0.001 | ||
SGHP-100 | 0.150-10 | 0.01 | ||
SGHP-250 | 0.500-25 | 0.01 |
