端子拉力试验机如何安装
端子拉力试验机如何安装
端子拉力试验机专用于检测各种线束接线端子的拉脱力，可结合专用夹具配置SGHF数显推拉力计和SGNK指针式推拉力计组合成不同的试验机台，我司端子拉力试验机适用于各种产品的推拉负荷测试、于拔力测试，破坏试验等。
端子拉力试验机的安装方法：
1、机座的安装方法：本仪器可安装在桌子上，使仪器更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。
2、推拉力计的安装方法：
A、用M4扳手将测力计安装板上4个M4×16的内六角圆柱头螺钉松开，卸下测力计安装板；
B、安装HF系列（数显式推拉力计）的推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上；或用十字螺丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔；
1)安装NK系列（指针式推拉力计）的推拉力计时，用十字螺丝刀把推拉力计后盖上的4枚M×10的螺钉卸下，将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔，旋入测力计后盖上的4个M3螺纹孔（卸下M3×10的螺钉的螺纹孔）；
2)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。
SGWS端子拉力试验机 可配SGHF数显推拉力计

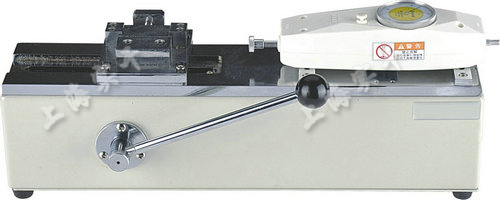

SGWS端子拉力试验机 可配SGNK指针式推拉力计
端子拉力试验机规格型号
SGWS端子拉力试验机 可配SGHF数显推拉力计
SGWS端子拉力试验机 可配SGNK指针式推拉力计
端子拉力试验机规格型号
|
产品型号 (Model) |
***负载 （N） |
有效行程 （mm） |
外形尺寸 （mm） |
重量 （KG） |
| SGWS | 500 | 50 | 450X260X160 | 10.5 |
| SGWSJ | 1000 | 50 | 450X260X160 | 13 |
SGWS端子拉力试验机特点：
卧式安装。手动操作，操作简单稳定。
可将本机台安装于桌（台）上使用，使机架更加稳固。
长×宽×高：450mm×260mm×160mm。有效行程：50mm。
额定负荷：500N。（也可配置1000N）净重：10.6Kg。
