电动双柱测试台使用方法
电动双柱测试台使用方法

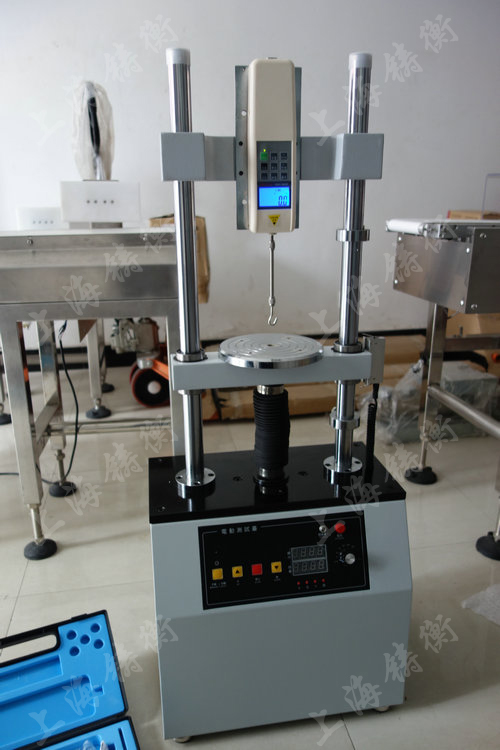

上海铸衡厂家生产销售的SGSZ电动双柱测试台是专为SGHF系列和SGNK系列推拉力计配套用的推拉负荷试验台。我司SGSZ电动双柱测试台采用双立杆结构,具有稳定性好,适用范围广,使用方便等优点,并具有无级调速,手动(电动)、自动操作切换功能。
上海铸衡厂家生产销售的SGSZ电动双柱测试台是专为SGHF系列和SGNK系列推拉力计配套用的推拉负荷试验台。我司SGSZ电动双柱测试台采用双立杆结构,具有稳定性好,适用范围广,使用方便等优点,并具有无级调速,手动(电动)、自动操作切换功能。
1.测力计安装方法
1)传感器内置式:将4-M6螺丝穿入固定块4-φ6.2孔中,在螺纹方向各套入1个垫圈,并与测力计安装板上4-M6螺纹旋紧,测力计安装板上,测力计安装孔分为两组,分别为30x145、40x90。用户可根据自己的需要确定。
2)传感器外置式:将2-M8螺丝穿入固定块2-φ8.5孔中,并与连接杆上2-M8螺丝旋紧。将M12螺母穿入连接杆通孔内并与传感器旋紧即可,操作系统可安装在外置式测力计安装板上。
2.操作面板使用方法:
1)电源开关:当按下按钮时,接通电源,再次按下,电源断开。
2)速度操作:由于被测物体及用户要求的不同,当调整调速器旋钮时,载体的运动速度为60~300mm/min。
3.功能操作:
手动/自动,当将旋钮旋至手动时,如使载体运动,则需按住升(UP)或降(DOWN)键,断开则运动停止。当旋钮旋至自动时,如使载体运动则直接按升(UP)或降(DOWN)键。
4.测力计高度调整:
SG立式机台固定块两侧为M8锁紧镙钉,首先将M8锁紧镙钉松开,将固定块向上或向下移动到所需要的高度后,将M8螺钉锁紧。
5.行程调整:
导柱上十字槽螺钉为很大行程的1,限位套为用户测量所需行程调节套。
电动双柱测试台计数器使用方法:计数器上方为数字显示屏、记录试验次数,下方为预置按钮(左1~4),右1为倍率按钮(1X、10X、100X)如:用户对某一产品进行连续测试,测试次数为5、倍率为10X,则测试架往复10次显示屏显示为1,运行50次后自动停止,如需再次测试,按停止按钮即可。
电动立式双柱测试台规格型号
电动立式双柱测试台规格型号
产品型号 (Model) |
***负载 (KN) |
有效行程 (mm) |
外形尺寸 (mm) |
重量 (KG) |
SGSZ-5 | 5 | 220 | 400X250X1050 | 56 |
SGSZ-5J | 5 | 标配220(可订做220-1000) | 400X250X1300 | 60 |
SGSZ-10 | 10 | 640X400X2400 | 88 | |
SGSZ-20 | 20 | |||
SGSZ-30 | 30 |
