上海铸衡厂家生产的SGDF6100-EC多普勒管外夹装式超声波流量计专为测量封闭管道中含有一定固体杂质和气泡的液体和浆状物等介质的流量而设计。本款多普勒管外夹装式超声波流量计传感器管外安装，不与流体接触，因此具有不受管道污垢及堵塞影响和安装维护无需截流，断管的特点，安装快捷，检定维修方便。该款多普勒管外夹装式超声波流量计主要应用于城市污水处理厂、排水泵站环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。

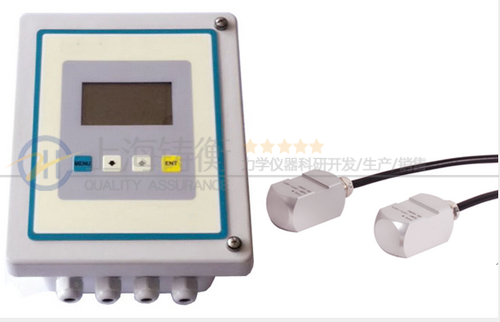

多普勒管外夹装式超声波流量计图片

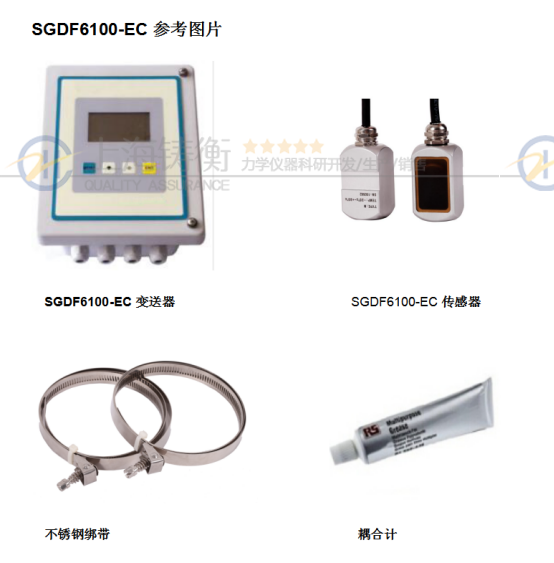

多普勒管外夹装式超声波流量计图片
一、多普勒管外夹装式超声波流量计特点:
1. 非接触式测量，安装时无需断管或停流。
2. 测量准确度0.5-2%FS。
3. 自适应信号增益调。
4. 可抗变频器干扰。
5. 操作简单，只需输入内径即可实现流量测量。
6. 瞬时流量和累积流量脉冲输出及流量报警输出。
7. 2行8位LCD，可显示瞬时流量、累计流量、流速等信息。
二、多普勒管外夹装式超声波流量计应用:
本厂多普勒管外夹装式超声波流量计主要应用于城市污水处理厂、排水泵站环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚的管内含有悬浮固体颗粒或气泡的液体进行测量。
管外夹装式超声波流量计,SGDF6100-EC多普勒管外夹装式超声波流量计
三、性能指标:
变送器
传感器
变送器
| 测量原理 | 超声波多普勒 |
| 可测流速范围 | 0.05 - 12 m/s,双向测量 |
| 重复性 | 0.5% |
| 精度 | 0.5% - 2.0% F.S. |
| 响应时间 | 2-60秒，任选 |
| 测量周期 | 500 ms |
| 管径范围 | 40-4000 mm |
| 可测流体 | 含量超过100ppm 的反射体( 颗粒或气泡)，且颗粒 大小>100 微米 |
| 供电 | AC: 85-265V DC: 24V/500mA |
| 安装方式 | 壁挂式 |
| 防护等级 | IP66 |
| 操作温度 | -20℃ 至 +60℃ |
| 壳体材料 | 玻璃钢 |
| 显示 | 2行8位LCD，8位瞬时流量、累积流量（可复位） |
| 测量单位 | 体积/质量/速度：升，立方米，千克，米，加仑等 ；流量时间单位：秒，分，时，天； 累积流量倍率：E-2 ～E+6 |
| 通讯输出 | 4~20mA, 继电器，OCT |
| 按 键 | 4个按键 |
| 尺寸 | 244*196*114mm |
| 重量 | 2.4kg |
传感器
| 防护等级 | 标准IP65，IP67，IP68 可选 |
| 可测流体温度 | 标准传感器: -35℃~80℃，短时间内可测温度可达120℃ |
| 高温传感器: -35℃~200℃，短时间内可测温度可达 250℃ | |
| 可测管道 | D型（40-4000 mm） |
| 传感器尺寸 | 60(h)*34(w)*32(d)mm |
| 传感器材料 | 铝合金（标准温度传感器）, 高温传感器（Peek） |
| 线缆长度 | 标配 10m，其他长度可定做 |
