铸衡生产的SG型棘轮头音响式扭力扳手精度高稳定性好特别适合于准确要求高的紧固件的力矩测试，我司棘轮头音响式扭力扳手可左旋操作，力矩精度：±3％。可配合套筒扳手套筒，供紧固六角头螺栓、螺母用，在扭紧时可以表示出扭矩数值。凡是对螺栓、螺母的扭矩有明确规定的装配工作（如汽车、拖拉机等的气缸装配）都要适用这种预置式扭矩扳手。

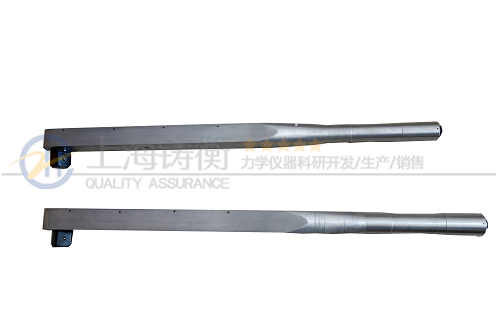

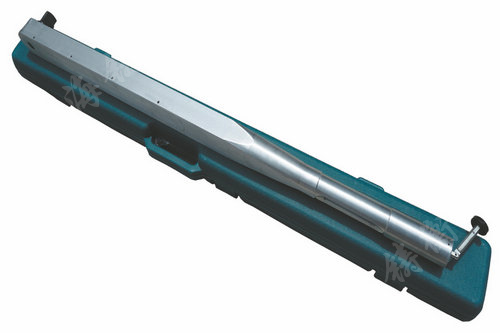

棘轮头音响式扭力扳手图片
棘轮头音响式扭力扳手图片
棘轮头音响式扭力扳手规格型号
|
产品型号 (Model) |
测量范围 （N.m） |
分度值 （N.m） |
长度 （mm） |
重量 （KG） |
方榫 （in） |
| SGTG-5 | 1-5 | 0.1 | 253 | 0.38 | 1/4 |
| SGTG-10 | 2-10 | 0.2 | 253 | 0.38 | 1/4 |
| SGTG-25 | 5-25 | 0.5 | 302 | 0.55 | 3/8 |
| SGTG-50 | 10-50 | 2 | 412 | 1.2 | 1/2 |
| SGTG-100 | 20-100 | 5 | 458 | 1 | 1/2 |
| SGTG-200 | 40-200 | 7.5 | 550 | 2.1 | 1/2 |
| SGTG-300 | 60-300 | 7.5 | 650 | 2.1 | 1/2 |
| SGTG-450 | 150-450 | 10 | 685 | 2.37 | 3/4 |
| SGTG-500 | 100-500 | 10 | 700 | 2.37 | 3/4 |
| SGTG-760 | 280-760 | 10 | 835 | 4.2 | 3/4 |
| SGTG-1000 | 200-1000 | 12.5 | 1340 | 4.46 | 3/4 |
| SGTG-1500 | 300-1500 | 25 | 1750 | 7 | 1 |
| SGTG-2000 | 750-2000 | 25 | 1760 | 7 | 1 |
| SGTG-3000 | 1000-3000 | 50 | 2145 | 18.4 | 1 |
| SGTG-4000 | 2000-4000 | 50 | 2180 | 29.5 | 38mm |
| SGTG-6000 | 3000-6000 | 100 | 2250 | 47 |
48mm |
棘轮头音响式扭力扳手特点：
1.采用镀铬合金钢材质，强度好，力矩范围大；
2.具有双向棘轮头，小规格力矩刻度设微分装置；
3.可另配开口头、活动开口头、勾头、管钳头；
4.具有预置扭矩数值和发讯装置，精度±4%；
棘轮头音响式扭力扳手应用
我司棘轮头音响式扭力扳手广泛应用于铁路、航天、航空、船舶、汽车、工程机械、电力等及对螺栓联结有较高要求的行业。
棘轮头音响式扭力扳手使用方法 ：
①、根据所需扭矩值要求，确定预置扭矩值。
②、预置扭矩值时，将六角调节钥匙插入扳手尾端，然后旋转，调节标尺刻线至所需扭矩值。调节好后，将钥匙拉出。
③、在扳手方榫上装上相应套筒，并套入紧固件，再在手柄上缓慢用力。当拧紧到发出信号（嗒"的一声止（以达到预置扭矩值），一次作业完毕。
④、如长期不用，调节标尺刻线退至扭矩极小数值处。

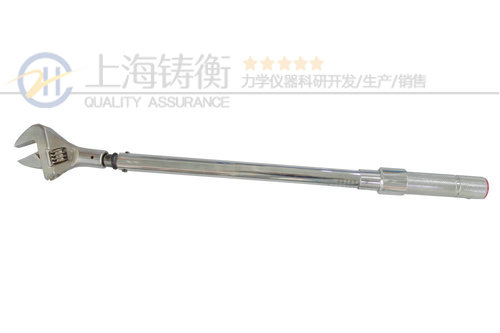

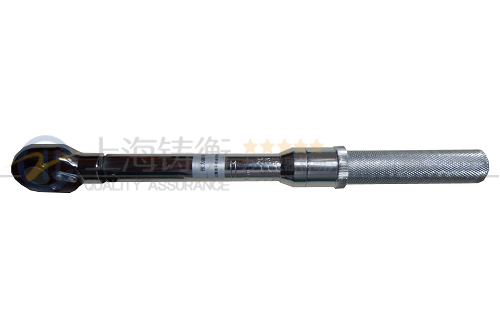

棘轮头音响式扭力扳手图片
预置式扭矩扳手规格型号
|
产品型号 (Model) |
测量范围 （N.m） |
分度值 （N.m） |
长度 （mm） |
重量 （KG） |
方榫 （in） |
| SGAC-20 | 4-20 | 1 | 305 | 0.5 | 3/8 |
| SGAC-100 | 20-100 | 5 | 460 | 1.1 | 1/2 |
| SGAC-300 | 60-300 | 10 | 605 | 1.5 | 1/2 |
| SGAC-500 | 100-500 | 10 | 805 | 2.8 | 3/4 |
| SGAC-760 | 280-760 | 10 | 805 | 2.8 | 3/4 |
| SGAC-1000 | 250-1000 | 25 | 810 | 2.8 | 3/4 |
| SGAC-2000 | 750-2000 | 50 | 920 | 5 | 1 |
| SGAC-3000 | 1800-3000 | 100 | 935 | 6.5 | 1 |
| SGAC-4000 | 2500-4000 | 100 | 985 | 10.5 | 38mm |
| SGAC-6000 | 3000-6000 | 200 | 1200 | 12.5 | 38mm |
| SGAC-10000 | 6000-10000 | 200 | 1200 | 15 |
38mm |

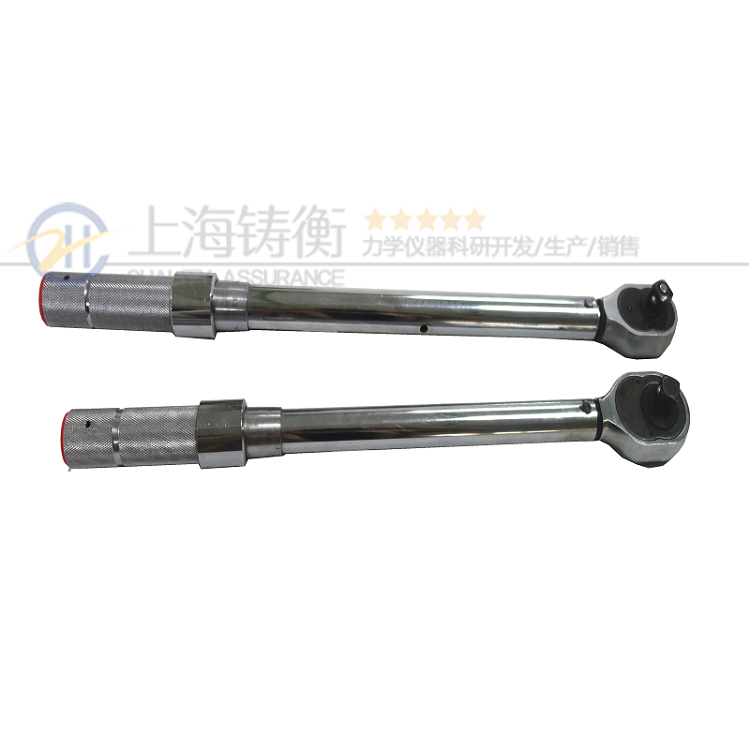

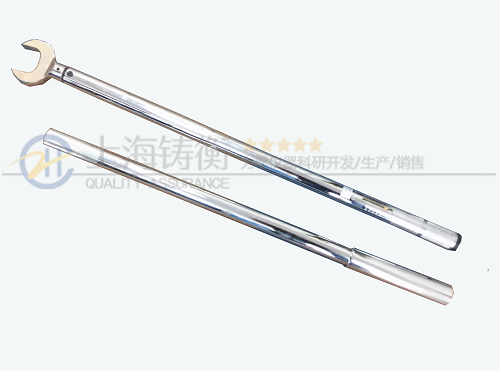

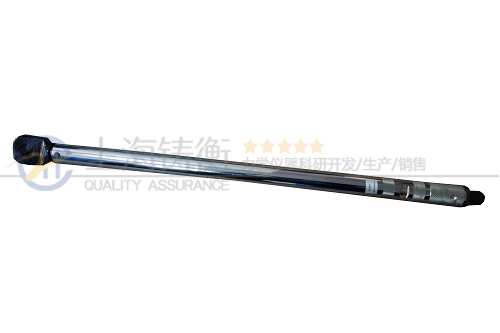

预置式扭矩扳手图片：
