煤田油矿专用表盘式拉力表50t、100t、200t
煤田油矿专用表盘式拉力表50t、100t、200tSGJX表盘式拉力表简介：
上海铸衡厂家生产的这款 SGJX表盘式拉力表主要用于石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量，该款 SGJX表盘式拉力表同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该表盘式拉力表具有使用方便、读数清晰、性能稳定、安全可靠等优点。仪表准确度为2.0级。

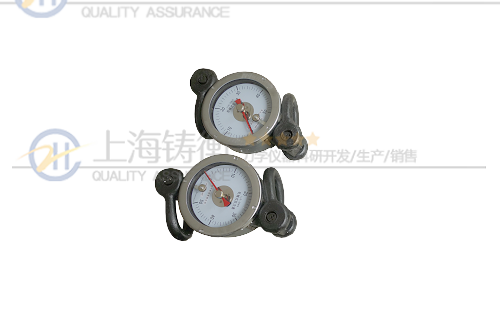

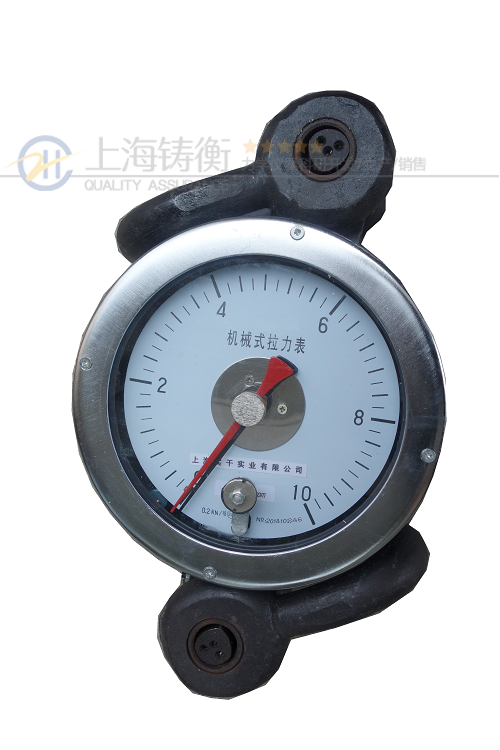

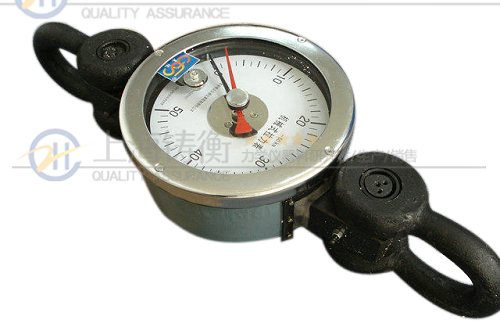

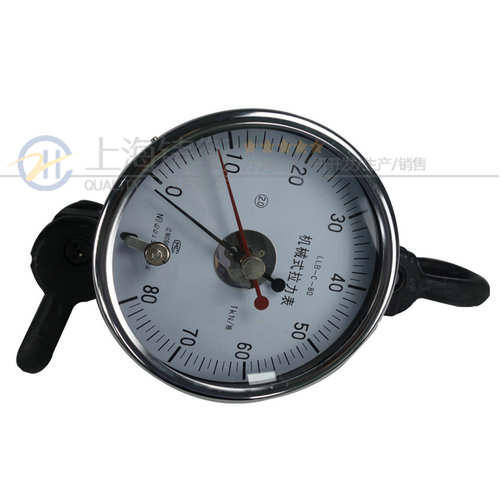

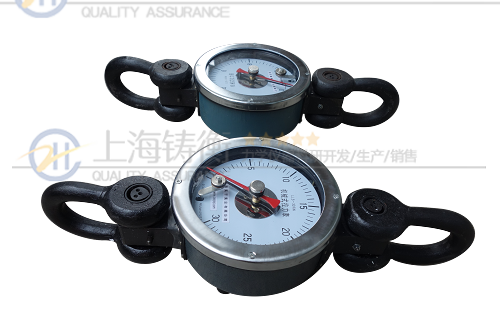

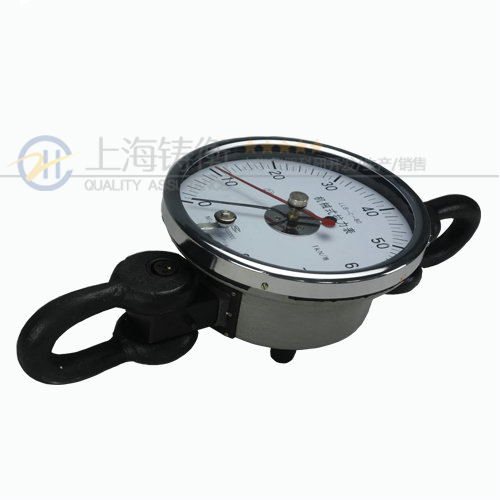

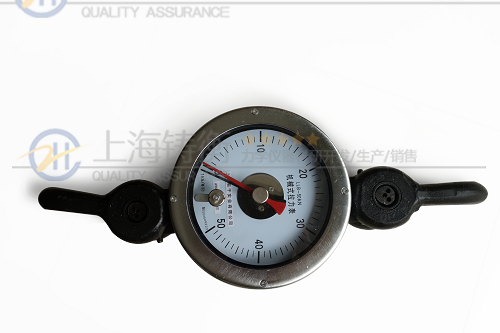

表盘式拉力表图片：
表盘式拉力表规格型号
| 序号 NO |
产品型号 (Model) |
测量范围 （KN） |
分度值 （KN） |
外形尺寸 （mm） |
重量 （KG） |
| 01 | SGJX-1 | 0-10 | 0.2 | 620X225X160 | 16 |
| 02 | SGJX-3 | 0-30 | 0.5 | 620X225X160 | 16 |
| 03 | SGJX-5 | 0-50 | 1 | 620X225X160 | 16 |
| 04 | SGJX-8 | 0-80 | 2 | 620X225X160 | 16.5 |
| 05 | SGJX-12 | 0-120 | 2 | 650X225X160 | 20 |
| 06 | SGJX-16 | 0-160 | 2 | 650X280X160 | 20 |
| 07 | SGJX-20 | 0-200 | 2.5 | 650X225X160 | 20 |
表盘式拉力表使用说明
SGJX系列表盘式拉力表是我公司自行设计、生产的。本司表盘式拉力表产品执行JJG445-2000检定规程、Q/FYQ001-2012标准。该表盘式拉力表具有使用方便、读数清晰、性能稳定、安全可靠等优点。
二、表盘式拉力表主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S3、测力仪表的灵敏度应小于或等于满量程载荷0.5%4、型号、测量范围、外形尺寸、重量
三、表盘式拉力表结构及工作原理
1、结构分三部分：连接件部分、放大装置部分、显示部分。
2、工作原理：
当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。
注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
表盘式拉力表使用方法
1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外，在表后应备装一条保护钢丝绳。
3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态，确认装卡牢固后方可加载。
表盘式拉力表注意事项
1、避免强烈震动。
2、工作时外力作用线必须与表的轴线重合。
3、拉力表直接作用力不得超过表的上限值。
4、安全使用拉力表非常重要，如进行维修时应返回我公司。
由于擅自维修产生不良后果，我公司不负责任。
表盘式拉力表用途：本产品用在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量。 机械式拉力计应用在钻井作业中，指示钻杆悬重，防止卡钻、打钻事故；应用在井下作业施工中，指示修井作业车绞盘牵引力的大小，防止井管拔脱和井架损坏，起着重要的安全防护作用。
我司的产品都有实行三包服务，但如果客户做了下列一条，将不实行三包服务
一.没有按照产品使用说明书要求使用、维护不当造成损坏的；
二.因为外界的原因造成损坏的，如天灾
三.客户擅自拆动、改装、改版、刷机等造成的损坏或故障；
四.人为故障：跌落、划伤、破损、进水、受潮、发霉等个人失误造成的
请大家在购买前请仔细阅读以上内容!!!
