我司科研人员针对线束及电子行业研制开发的检测设备SGL端子拉力测试仪也叫端子测力机，本端子测力机是专用于检测各种线束接线端子的拉脱力。还可配置数显、表盘推拉力计和专用夹具，铸衡端子测力机具有设备小巧、控制准确、测量精度高、试件装夹方便、操作简单等特点是线束生产厂家确保产品质量的理想设备。

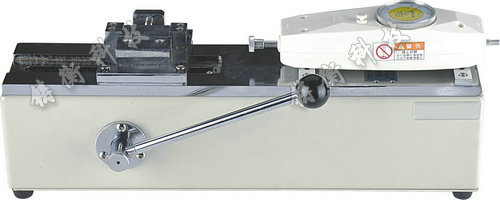

端子测力机图片
端子测力机图片
端子测力机特点：
卧式安装。
手动操作，操作简单稳定。
可将本机台安装于桌（台）上使用，使机架更加稳固。
长×宽×高：450mm×260mm×160mm。
有效行程：50mm。
额定负荷：500N。（也可配置1000N）
净重：10.6Kg。
仪器的推拉力计：
一般标准配置为数显式推拉力计SGHF—500。(也可配置指针式推拉力计SGNK—500,价格不同)
数显式推拉力计
型号：SGHF—500。
***负荷：500N(Kg、N和ib三种单位可自动转换)。
分辨率：0.01N。
精度：±0.5%。
输出接口：RS 232 九孔插座。
电源:充电电源：220V/AC；电池连续工作时间：6～8小时。
稳定性:温漂：0.2uV/℃（0～60℃）；零漂：≤0.1%/8小时/FS。
标定范围：满量程标定。
环境温度：0～+60℃。
环境湿度：≤80%。
允许过载：150%。
供电方式：5 号镍氰电池组/220V AC 充电4～6 小时。
指针式推拉力计:
型号：SGNK—500。
***负荷：500N（50Kg）。
推拉杆行程：10mm。
工作温度：20℃±10℃。
运输温度：-27℃～+70℃。
相对湿度：15%～80%RH。
工作环境：周围无震源及腐蚀性介质。
端子测力机的安装方法：
1、机座的安装方法：
本仪器可安装在桌子上，使仪器更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。
2、推拉力计的安装方法：
A、用M4扳手将测力计安装板上4个M 4×16的内六角圆柱头螺钉松开，卸下测力计安装板；
B、安装SGHF系列（数显式推拉力计）的推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上；或用十字螺丝刀将附件 袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。 安装板上145×30的孔旋入测力计4个M3的螺纹孔；
1)安装SGNK系列（指针式推拉力计）的推拉力计时，用十字螺丝刀把推拉力计后盖上的4枚M×10的螺钉卸下，将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔， 旋入测力计后盖上的4个M3螺纹 孔（卸下M3×10的螺钉的螺纹孔）；
2)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。
端子测力机一般测试操作过程：
1、将各种线束接线端子一端电线部分放入左夹具的夹口中，旋转手柄以夹稳电线部分(线束接线端子已被压住）。
2、将线束接线端子另一端放入右夹具的夹口中，旋转把手以保持线束接线端子一端卡在中间。
3、用M4内六角扳手，将左夹具中心对准右夹具的中心。
4、若用HF系列（数显式推拉力计）的推拉力计时，打开电源，待液晶显示屏显示为零后即可。
5、若安装NK系列（指针式推拉力计）的推拉力计时，按一下切换按钮，使指回到零位即可。
6、旋动机身的手柄，使其左夹具向左运动，并能够右夹具卡住端子。
端子测力机日常保养与维护：
1、请勿超载使用，本仪器额定负荷为500N。
2、注意日常的保养工作，保持仪器各部件清洁。
3、机台出现故障时请及时联系厂家或销售点（请勿擅自拆卸、修理）。
