端子拉力测试计_线束端子拉力测试计厂家


端子拉力测试计简介
铸衡的端子拉力测试计是小型多功能高精度的推拉荷测试仪器。本款端子拉力测试计具有数字显示分辨率高,使用方便,还可连接电脑同步显示试验力曲线图及试验王程记录追溯,为高效高精度的推拉力测试仪器。,该款端子线束拉力测试仪专用于检测各种线束接线端子的拉脱力。可配置数显、表盘推拉力计和专用夹具,本仪器具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点,是线束生产厂家确保产品质量的理想设备。本款SGWS端子线束拉力测试仪同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理。

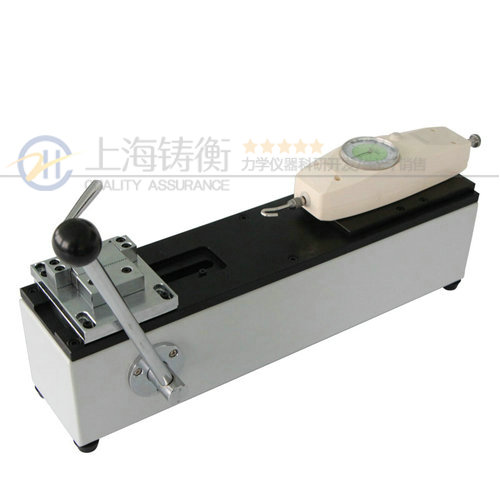

SGWS端子线束拉力测试仪图片


SGWS端子线束拉力测试仪



SGWS端子线束拉力测试仪规格型号

产品型号
(Model)
z大负载
(N)
有效行程
(mm)
外形尺寸
(mm)
重量
(KG)
SGWS 500 50 450X260X160 10.5
SGWSJ 1000 50 450X260X160 13













SGWS端子线束拉力测试仪特点:
1.卧式安装。
2.手动操作,操作简单稳定。
3.可将本机台安装于桌(台)上使用,使机架更加稳固。

SGWS端子线束拉力测试仪技术参数:
1.长×宽×高:450mm×260mm×160mm。
2.有效行程:50mm。
3.额定负荷:500N。(也可配置1000N)
4.净重:10.6Kg。

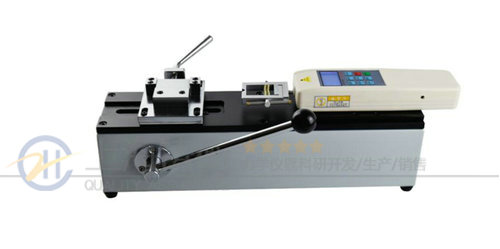

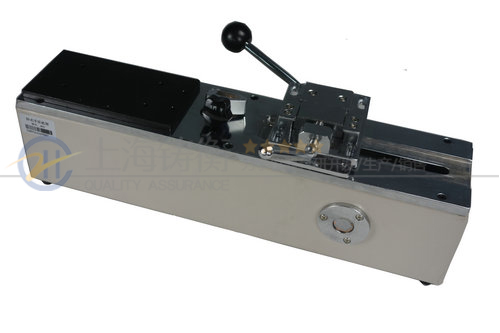

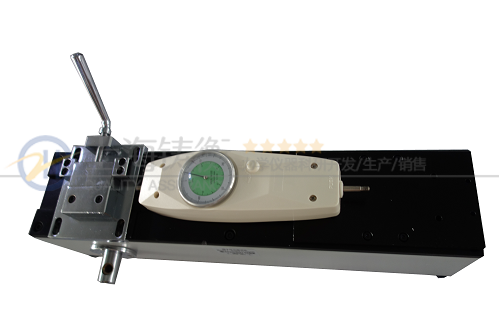

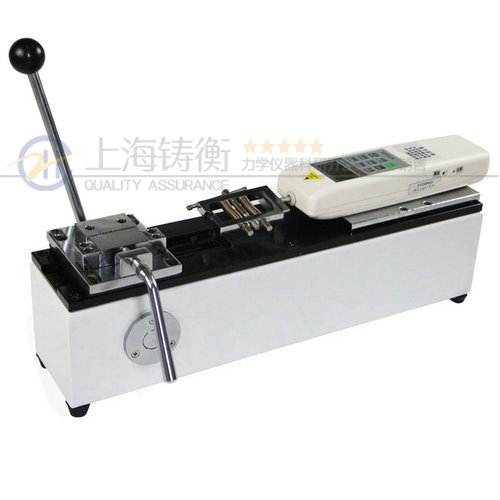

SGWS端子线束拉力测试仪图片







SGWS端子线束拉力测试仪一般测试操作过程:

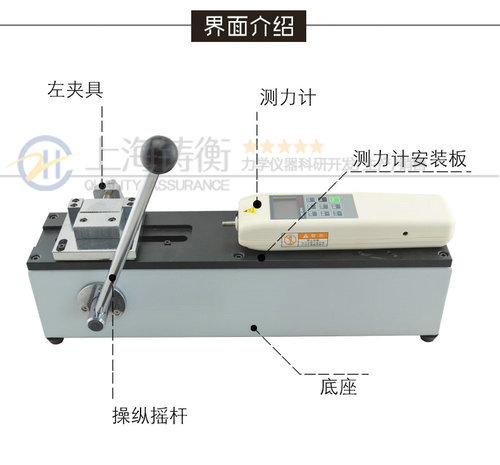

1、将各种线束接线端子一端电线部分放入左夹具的夹口中,旋转手柄以夹稳电线部分(线束接线端子已被压住)。
2、将线束接线端子另一端放入右夹具的夹口中,旋转把手以保持线束接线端子一端卡在中间。
3、用M4内六角扳手,将左夹具中心对准右夹具的中心。
4、若用HF系列(数显式推拉力计)的推拉力计时,打开电源,待液晶显示屏显示为零后即可。
5、若安装NK系列(指针式推拉力计)的推拉力计时,按一下切换按钮,使指回到零位即可。
6、旋动机身的手柄,使其左夹具向左运动,并能够右夹具卡住端子。

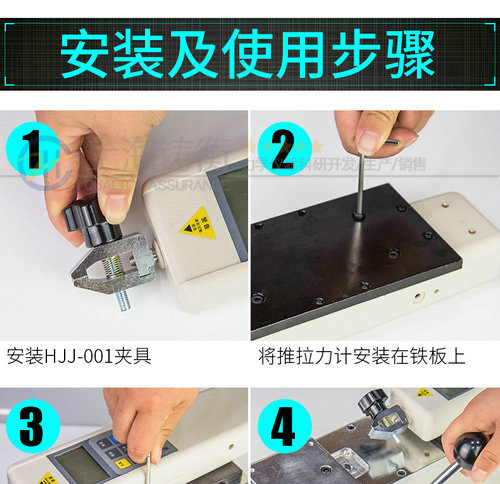

SGWS端子线束拉力测试仪的安装方法:
1、机座的安装方法:本仪器可安装在桌子上,使仪器更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm,4个M4的螺纹孔)安装。
2、推拉力计的安装方法:
A、用M4扳手将测力计安装板上4个M4×16的内六角圆柱头螺钉松开,卸下测力计安装板;B、安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上;或用十字螺丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔;
1)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺丝刀把推拉力计后盖上的4枚M×10的螺钉卸下,将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4个M3螺纹孔(卸下M3×10的螺钉的螺纹孔);
2)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。






SGWS端子线束拉力测试仪日常保养与维护:
1、请勿超载使用,本仪器额定负荷为500N。
2、注意日常的保养工作,保持仪器各部件清洁。
3、机台出现故障时请及时厂家或销售点(请勿擅自拆卸、修理)。








 我司的产品都有实行三包服务,但如果客户做了下列一条,将不实行三包服务
一.没有按照产品使用说明书要求使用、维护不当造成损坏的;
二.因为外界的原因造成损坏的,如天灾
三.客户擅自拆动、改装、改版、刷机等造成的损坏或故障;
四.人为故障:跌落、划伤、破损、进水、受潮、发霉等个人失误造成的
请大家在购买前请仔细阅读以上内容!!!
