卧式线束端子拉力测试机


[来源:http://www.zhuheng17.com/] [作者:端子拉力测试仪小编] [日期:2016-04-05 09:33] [热度:]

     卧式线束端子拉力测试机说明:
SGWS型卧式线束端子拉力测试机是铸衡针对线束及电子行业研制开发的检测设备,本款卧式线束端子拉力测试机专用于检测各种线束接线端子的拉脱力。可配置NK、HF推拉力计和专用夹具,我司卧式线束端子拉力测试机具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点,是线束生产厂家确保产品质量的理想设备。

     卧式线束端子拉力测试机特点:
卧式安装。手动操作,操作简单稳定。可将本机台安装于桌(台)上使用,使机架更加稳固。长×宽×高:450mm×260mm×160mm。有效行程:50mm。额定负荷:500N。(也可配置1000N)净重:10.6Kg。

   卧式线束端子拉力测试机的推拉力计
一般标准配置为数显式推拉力计HF—500。(也可配置指针式推拉力计NK—500,价格不同)数显式推拉力计
型号:HF—500。量程:500N(Kg、N和ib三种单位可自动转换)。分辨率:0.01N。精度:±0.5%。输出接口:RS 232?? 九孔插座。电源:充电电源:220V/AC;电池连续工作时间:6~8小时。稳定性:温漂:0.2uV/℃(0~60℃);零漂:≤ 0.1%/8小时/FS。标定范围:满量程标定。环境温度:0~+60℃。环境湿度:≤ 80%。允许过载:150%。供电方式:5 号电池组 /220V AC 充电 4~6 小时。

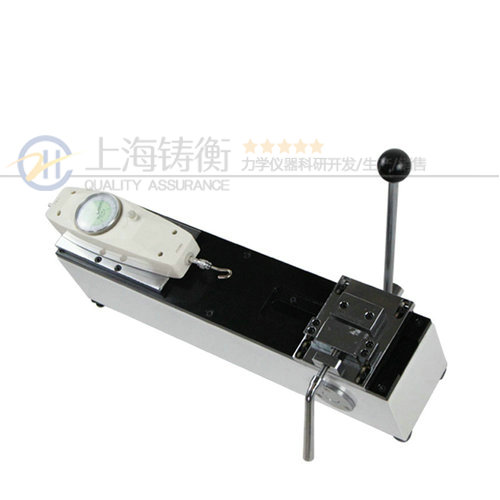

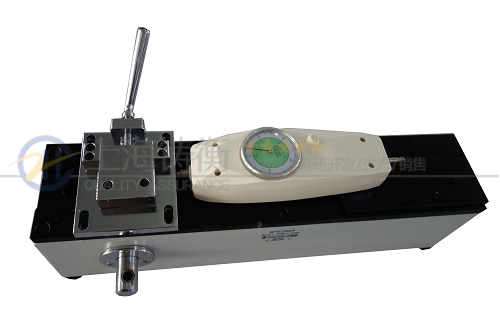

卧式线束端子拉力测试机指针式推拉力计:
型号:NK—500。量程:500N(50Kg)。推拉杆行程:10mm。工作温度:20℃±10℃。运输温度:-27℃~+70℃。相对湿度:15%~80%RH。工作环境:周围无震源及腐蚀性介质。客户可根据需要,配置相对应规格的测力计:指针式推拉力计规格有NK—10、20、30、50、100、200、300、500。数显式推拉力计规格有HF—2、5、10、20、50、100、200、500、1000等

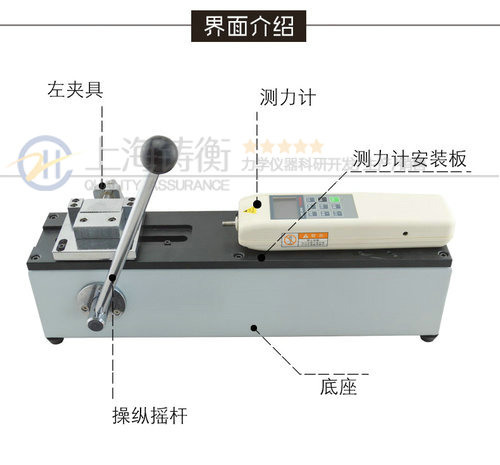

卧式线束端子拉力测试机的左夹具:
· 外形尺寸:115mm×180mm×30mm。· 适用范围:主要应用于插拔力测试、线束接线端子等拉力测试。
· 标准负荷:500N,量程:1000N。

卧式线束端子拉力测试机的右夹具:
· 型号:AJJ-06。
· 适用范围:各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。
· 标准负荷:500N,量程:1000



卧式线束端子拉力测试机

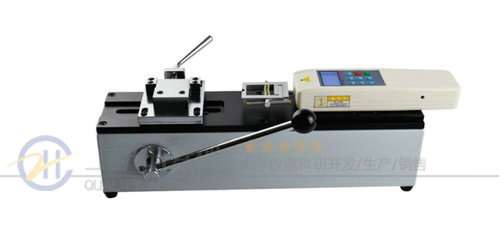

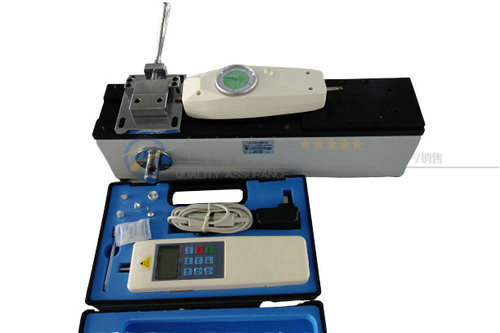

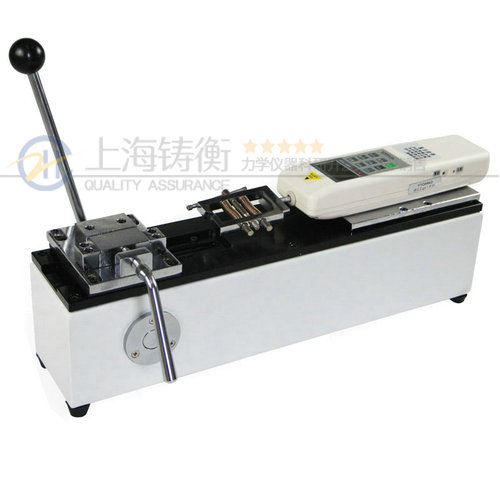

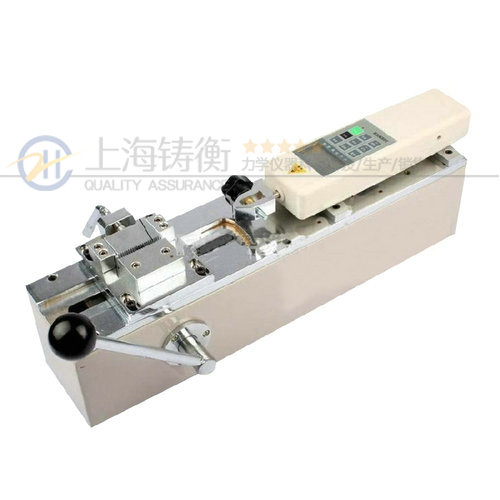

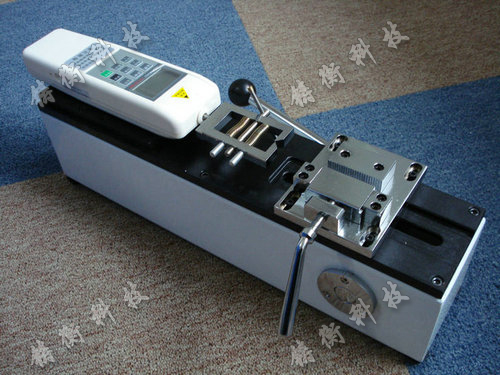

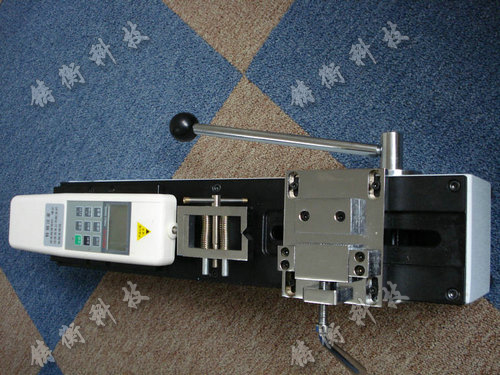

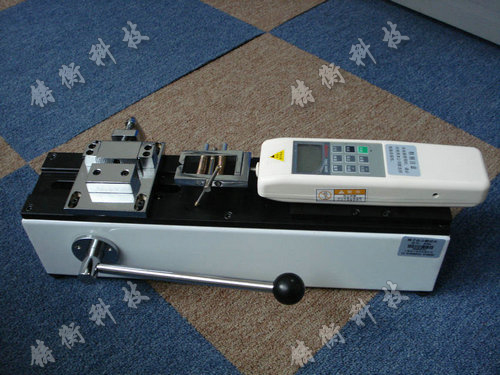

卧式线束端子拉力测试机图片

卧式线束端子拉力测试机

卧式线束端子拉力测试机规格型号


序号               NO 产品型号
(Model)
最大负载
  (N)
有效行程
(mm)
   外形尺寸
   (mm)
  重量
(KG)
01 SGWS 500 50 450X260X160 10.5
02 SGWSJ 1000 50 450X260X160 13


卧式线束端子拉力测试机


订做交货期承诺
上海铸衡在提供成品的同时也可按客户要求订做非标产品
订做客户须知:
1、订做要求:付款方式:先付30%的订金
2、出货前付清剩余70%的余款
3、我们是不收取任何样板费
4、订做时间为:收到30%的订金后7天货期
5、如有任何疑问请联系在线客服。

卧式线束端子拉力测试机
