线束端子拉力测试仪_线束端子拉力检测仪_线束端子拉力试验机


[来源:http://www.zhuheng17.com/] [作者:端子拉力测试仪小编] [日期:2016-11-30 20:27] [热度:]

SGWS线束端子拉力测试仪简介:

上海铸衡厂家生产的SGWS线束端子拉力测试仪专用于检测各种线束接线端子的拉脱力。本款SGWS线束端子拉力测试仪可配置SGHF数显、SGNK表盘推拉力计和专用夹具,我司线束端子拉力测试仪具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点,是线束生产厂家确保产品质量的理想设备。

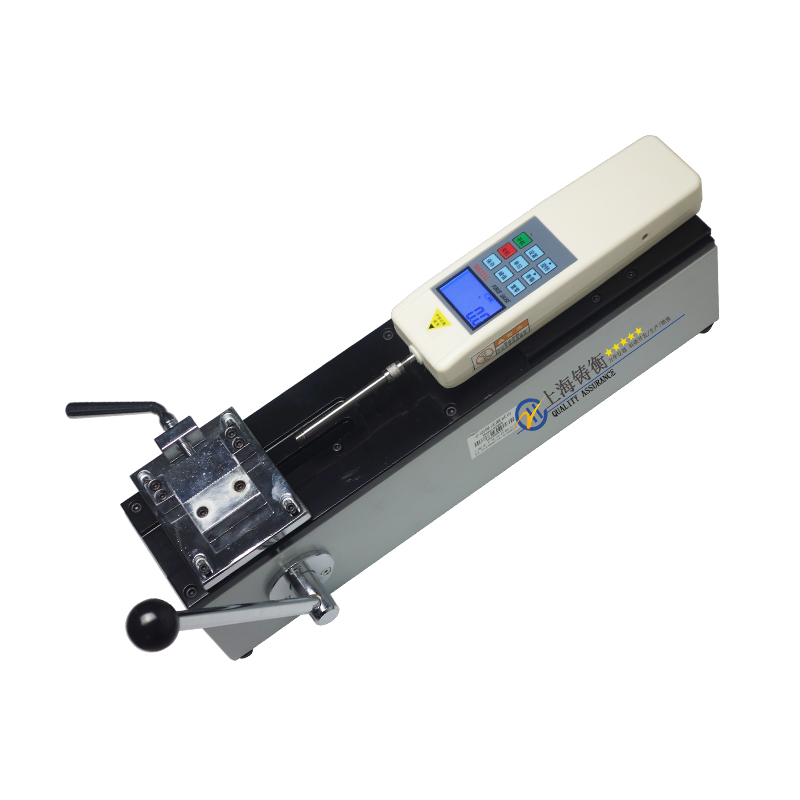

SGWS线束端子拉力测试仪  可配SGHF数显推拉力计

线束端子拉力测试仪_线束端子拉力检测仪_线束端子拉力试验机

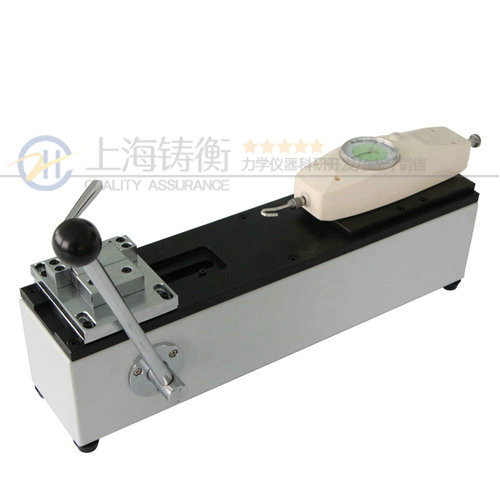

SGWS线束端子拉力测试仪  可配SGNK表盘推拉力计


线束端子拉力测试仪_线束端子拉力检测仪_线束端子拉力试验机




线束端子拉力测试仪规格型号

产品型号
(Model)
最大负载
  (N)
有效行程
(mm)
   外形尺寸
   (mm)
  重量
(KG)
SGWS 500 50 450X260X160 10.5
SGWSJ 1000 50 450X260X160 13



线束端子拉力测试仪特点:
1.卧式安装。
2.手动操作,操作简单稳定。
3.可将本机台安装于桌(台)上使用,使机架更加稳固。


线束端子拉力测试仪技术参数:
1.长×宽×高:450mm×260mm×160mm。
2.有效行程:50mm。
3.额定负荷:500N。(也可配置1000N)
4.净重:10.6Kg。

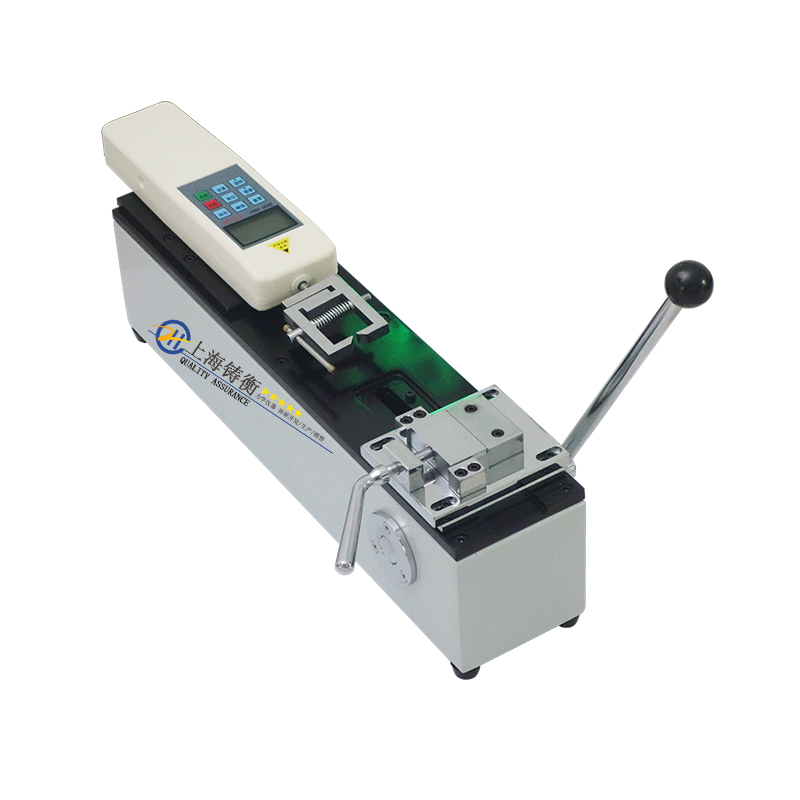

线束端子拉力测试仪_线束端子拉力检测仪_线束端子拉力试验机


线束端子拉力测试仪特点:
卧式安装。手动操作,操作简单稳定。可将本机台安装于桌(台)上使用,使机架更加稳固。长×宽×高:450mm×260mm×160mm。有效行程:50mm。额定负荷:500N。(也可配置1000N)净重:10.6Kg。

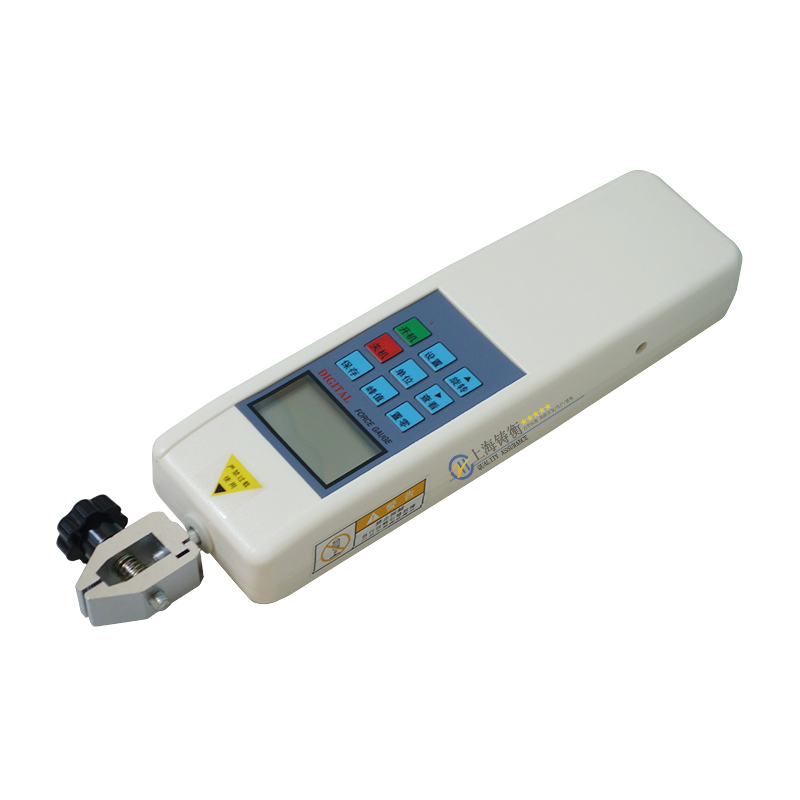

线束端子拉力测试仪的推拉力计
一般标准配置为数显式推拉力计SGHF—500。(也可配置指针式推拉力计NK—500,价格不同)数显式推拉力计型号:SGHF—500。量程:500N(Kg、N和ib三种单位可自动转换)。分辨率:0.01N。精度:±0.5%。输出接口:RS 232 九孔插座。电源:充电电源:220V/AC;电池连续工作时间:6~8小时。稳定性:温漂:0.2uV/℃(0~60℃);零漂:≤ 0.1%/8小时/FS。标定范围:满量程标定。环境温度:0~+60℃。环境湿度:≤ 80%。允许过载:150%。供电方式:5 号电池组 /220V AC 充电 4~6 小时。

线束端子拉力测试仪指针式推拉力计
型号:SGNK—500。量程:500N(50Kg)。推拉杆行程:10mm。工作温度:20℃±10℃。运输温度:-27℃~+70℃。相对湿度:15%~80%RH。工作环境:周围无震源及腐蚀性介质。客户可根据需要,配置相对应规格的测力计:指针式推拉力计规格有NK—10、20、30、50、100、200、300、500。数显式推拉力计规格有HF—2、5、10、20、50、100、200、500、1000等


线束端子拉力测试仪的左夹具
· 外形尺寸:115mm×180mm×30mm。· 适用范围:主要应用于插拔力测试、线束接线端子等拉力测试。
· 标准负荷:500N,量程:1000N。

线束端子拉力测试仪的右夹具
· 型号:AJJ-06。
· 适用范围:各种线缆、玻璃、皮革、各种电器元件等材料的拉力、破坏力、插拨力、线束接线端子等拉力测试。
· 标准负荷:500N,量程:1000

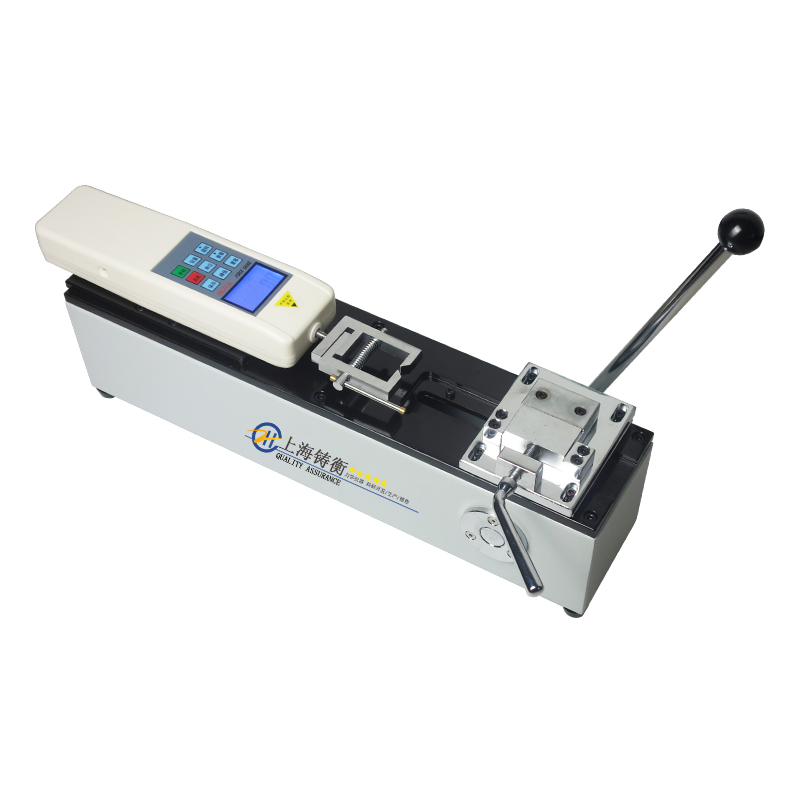

线束端子拉力测试仪_线束端子拉力检测仪_线束端子拉力试验机


线束端子拉力测试仪_线束端子拉力检测仪_线束端子拉力试验机





线束端子拉力测试仪的安装方法:
1、机座的安装方法:本仪器可安装在桌子上,使仪器更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm,4个M4的螺纹孔)安装。

2、推拉力计的安装方法:A、用M4扳手将测力计安装板上4个M 4×16的内六角圆柱头螺钉松开,卸下测力计安装板;
B、安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安

装板上90×40 的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上;或用十字螺丝刀将附件袋里的4枚精×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个精的螺纹孔;
    1)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺丝刀把推拉力计后盖上的4枚 M×10的螺钉卸下,将附件袋里的4枚精×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4个精螺纹 孔(卸下精×10的螺钉的螺纹孔);   2)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。

线束端子拉力测试仪左夹具的安装方法: 用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过左夹具安装板上4个调节孔旋入机台底座板上4个M4的螺纹孔内,将左夹具安装到机台底座板上。


线束端子拉力测试仪右夹具的安装方法:先用附件中的M6螺母旋到测力计的测力杆上,再将右夹具旋到测力计的测力杆上,调节M6螺母使其右夹具接连牢固即可.


线束端子拉力测试仪测试操作过程:
1、将各种线束接线端子一端电线部分放入左夹具的夹口中,旋转手柄以夹稳电线部分(线束接线端子已被压住)。
2、将线束接线端子另一端放入右夹具的夹口中,旋转把手以保持线束接线端子一端卡在中间。
3、用M4内六角扳手,将左夹具中心对准右夹具的中心。
4、若用SGHF系列(数显式推拉力计)的推拉力计时,打开电源,待液晶显示屏显示为零后即可。
5、若安装SGNK系列(指针式推拉力计)的推拉力计时,按一下切换按钮,使指回到零位即可。
6、旋动机身的手柄,使其左夹具向左运动,并能够右夹具卡住端子。


线束端子拉力测试仪日常保养与维护:
1、请勿超载使用,本仪器额定负荷为500N。
2、注意日常的保养工作,保持仪器各部件清洁。
3、机台出现故障时请及时联系厂家或销售点(请勿擅自拆卸、修理)。


端子拉力测试仪可配以下夹具


线束端子拉力测试仪_线束端子拉力检测仪_线束端子拉力试验机




订做交货期承诺
上海铸衡在提供线束端子拉力测试仪成品的同时,也可按客户要求订做非标线束端子拉力测试仪产品.
订做客户须知:
1、订做要求:付款方式:先付30%的订金
2、出货前付清剩余70%的余款
3、我们是不收取任何样板费
4、订做时间为:收到30%的订金后7天货期
5、如有任何疑问请联系在线客服.
