表盘式扭矩扳手规格型号
浏览: 发布日期:2020-07-24
表盘式扭矩扳手规格型号

SGACD表盘式扭矩扳手简介:
   上海铸衡厂家生产的这款SGACD系列表盘式扭矩扳手是利用指针将被测螺帽、螺栓等紧固件扭力值直观的再表盘上指示出来并记忆该扭矩值大小的一种新型扭力计量器具,由扳手体、弹性元件放大机构和记忆机构等几部分组成,具有精度高、造型美观、使用方便、可靠性好、头部可更换等特点。该款表盘式扭矩扳手主要用于航天、船舶、汽车、精密机械、电力、发动机、内燃机等行业对紧固力矩有严格要求螺纹部件的连接。

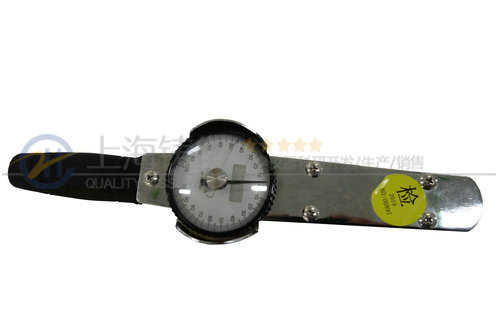

表盘式扭矩扳手图片

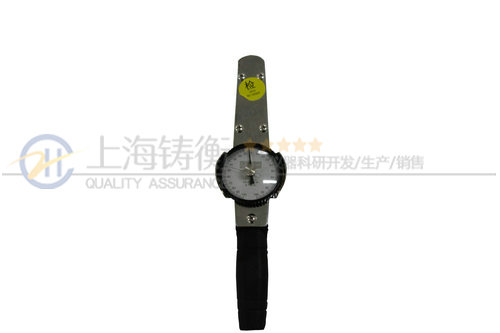

表盘式扭矩扳手


表盘式扭矩扳手规格型号

序号               NO 产品型号
(Model)
测量范围
(N.m
分度值
(N.m
   长度
(mm
 重量
(KG
 方榫
(in
01 SGACD-3 0~3 0.03 310 0.8 1/4
02 SGACD-5 0~5 0.05 310 0.8 1/4
03 SGACD-10 2~10 0.1 310 0.8 1/4
04 SGACD-30 0~30 0.3 310 0.8 3/8
05 SGACD-50 0~50 0.5 310 0.85 1/2
06 SGACD-100 0~100 1 310 0.85 1/2
07 SGACD-200 40~200 2 610 2.2 1/2
08 SGACD-300 60~300 3 640 2.5 1/2
09 SGACD-500 100~500 5 900 3.5 3/4
10 SGACD-750 150~750 7.5 920 3.8 3/4
11 SGACD-1000 200~1000 10 940 4 3/4
12 SGACD-2000 400~2000 20 1500 8 1
13 SGACD-3000 600~3000 40 1600 12 1
14 SGACD-4000 800~4000 40 2000 13 1 -1/2






表盘式扭矩扳手产品特点:
1.直读式,顺时针使用,精度±4%;
2.产品主体采用合金钢材质,精度高、稳定性好;
3.旋转表壳或表壳上的旋钮可带动指针旋转;
4.使用前务必将刻度盘与指针调整至零位;
5.不得超过产品扭力大量程;




表盘式扭矩扳手注意事项
1、使用本产品应根据紧固件的扭矩值要求选用合适的型号,不得超范围使用。
2、本产品是一种精密的扭矩计量器具必须精心使用,严禁敲击、震动、磕碰、扔掷和当榔头使用。
3、本产品可双向使用,但不允许用来松动紧固件,防止由于过载而影响示值精度。
4、为保证扭矩值的准确性,扳手应定期进行检查和校正,每操作5000次或1年应对扳手进行一次校准。
5、当发现扳手有失灵或数值不准确时,应由专门计量人员进行调正和维修,非检定人员不得随意拆卸。




表盘式扭矩扳手使用方法调零:
⑴转动表盘外壳,使主针指向"0"位
⑵AC/ACD型表盘式扭矩扳手的型号
⑶在方榫上装上合适的套筒并套住紧固件
扭力扳手通过手柄缓缓加力
⑸当指针到达所需力矩值时,撤力即可



表盘式扭矩扳手使用前说明:
A、旋转表壳或表壳上的旋钮可带动指针旋转,该指针为记忆指针,称被动指针或从动指针;和机芯联接的指针为工作指针,亦称主动指针。
B、使用本产品应根据紧固件的强度等级和扭矩值要求选用合适量程的规格和型号,不应超范围使用。 扭力扳手使用前需调整零位:
A、右旋使用时:顺时针旋转表盖上的旋钮,使记忆指针与主动指针指向刻度盘的零位刻线。
B、左旋使用时:逆时针旋转表盖的的旋钮,使记忆指针与主动指针靠紧,且主动指针指向刻度盘的零位刻线。
表盘式扭矩扳手使用时注意: 将指针扳手的方榫与紧固件对接(根据需要可直接对接,也可通过转接套筒对接),然后缓慢平稳地施加扳拧力,直至记忆指针指向所需的扭矩值。
表盘式扭矩扳手使用结束后: 表盘式扭矩扳手停止施力后,主动指针在弹性元件和机芯扭簧的作用下自动回复零位,记忆指针仍停留在指示的刻度上,并准确读出扭矩值。旋转表盖上的旋钮,使记忆指针也回复到零位,可进行下一次使用。






铸衡发货需知:
⑴本公司所售产品均为正品行货,发货时均采用了二次包装(原包装彩盒外另加包装纸箱或泡沫,以防止快递物流途中损坏)。货物到您手里包装和全新一样,请买家放心购买。
⑵本公司默认汇通,中通,圆通快递,江苏、浙江、上海、安徽一般情况发货后第二天到货,如着急需要第二天到,可发顺丰快递,快递费另行商议。

你可能很想知道:电子测力计几多钱
