扭矩扳手检定仪简介:
上海铸衡厂家生产的这款SGCMY系列扭矩扳手测试仪是一款用于校验各种扭矩扳手的测试仪器，硬件扩充性强，软件平台灵活。由高精度扭矩传感器和受力支架等共同组成。其测试***、性能稳定、功能丰富、操作简便。该仪器是一款性价比很高的测试仪器，已广泛应用于电力、轻工、机械、发动机、内燃机、电动车、摩托车、汽车、船舶、飞机等制造行业和计量检测部门。

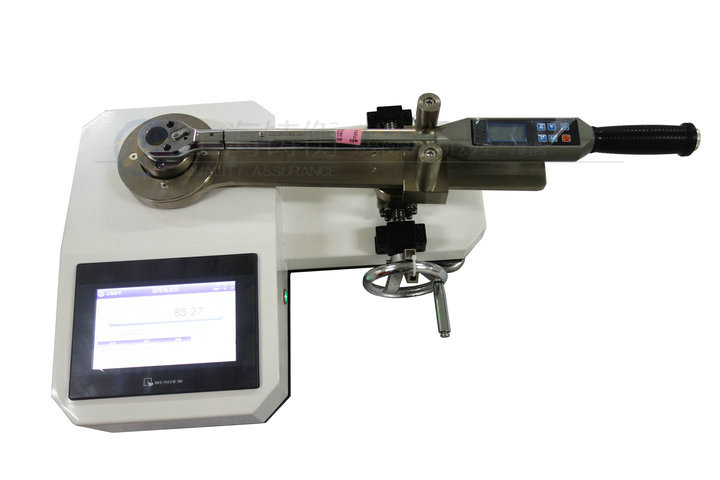

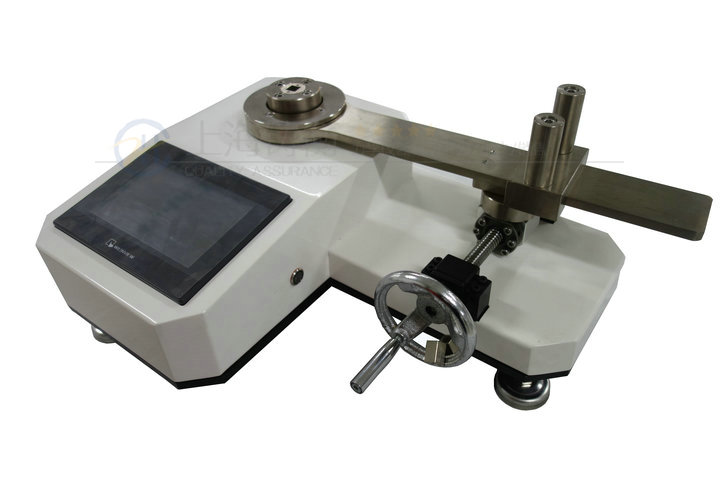

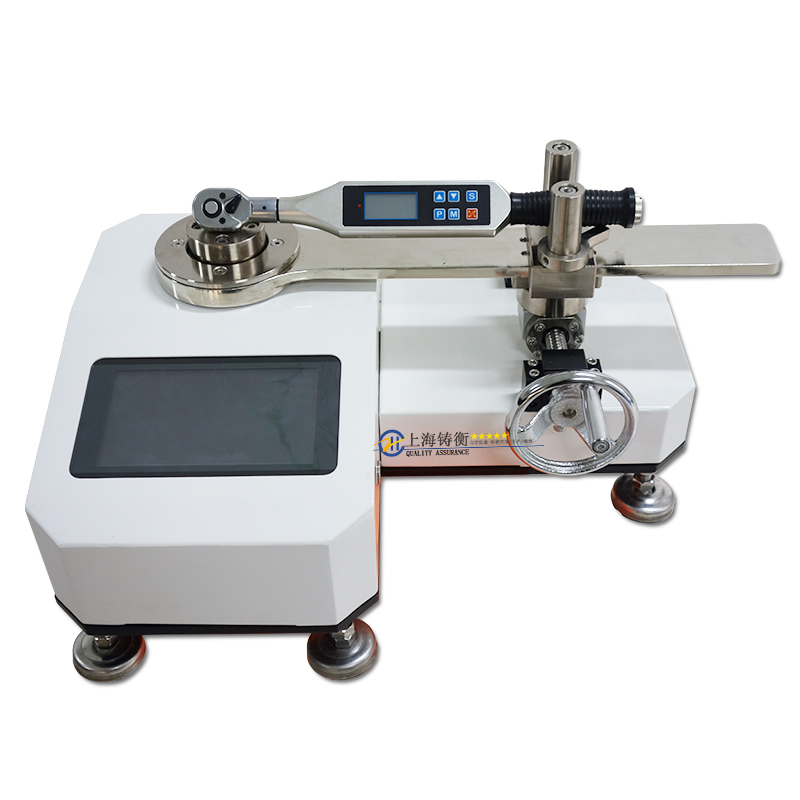

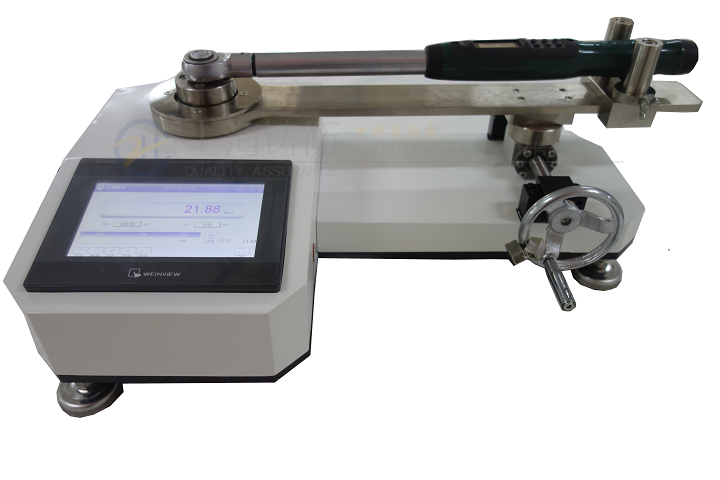

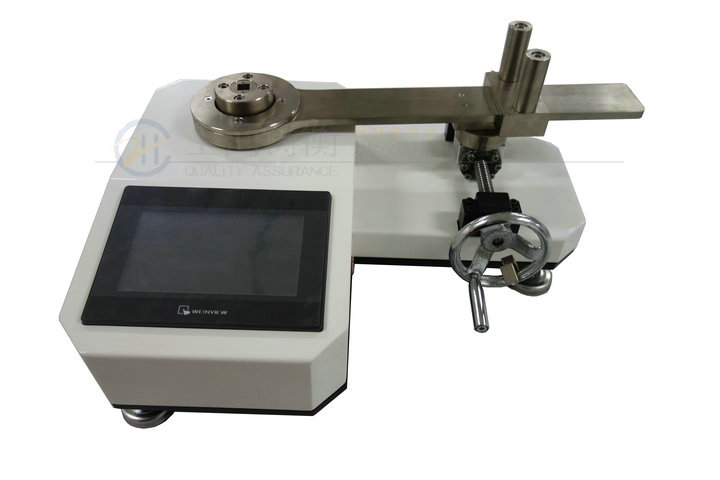

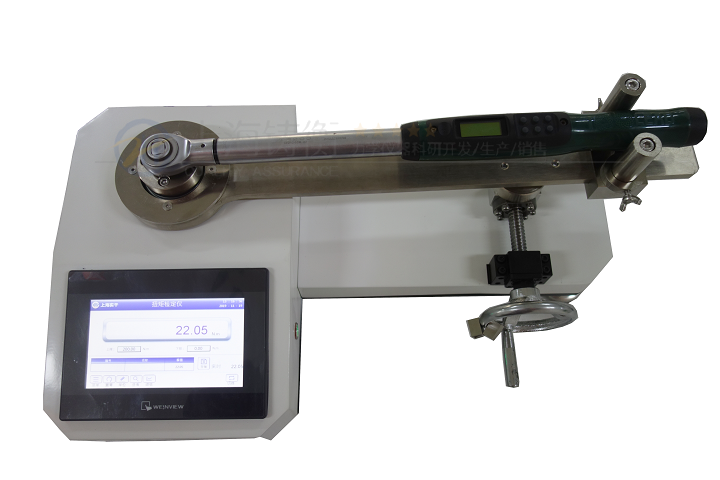

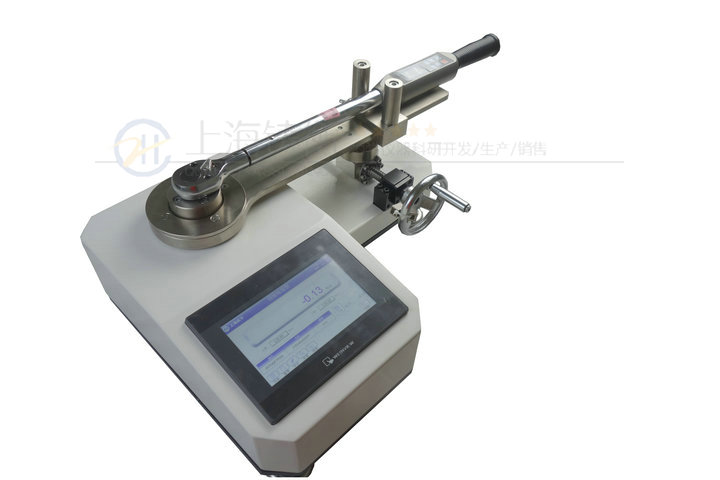

扭矩扳手检定仪图片
扭矩扳手检定仪规格参数
|
型号 指标 |
SGCMY -50 |
SGCMY -100 |
SGCMY-200 | SGCMY-300 |
SGCMY -500 |
SGCMY - 1000 |
SGCMY-2000 | SGCMY-3000 |
SGCMY -5000 |
|
| ***测量值 | N•m | 50 | 100 | 200 | 300 | 500 | 1000 | 2000 | 3000 | 5000 |
| 分度值 | N•m | 0.005 | 0.02 | 0.02 | 0.02 | 0.05 | 0.5 | 0.5 | 0.5 | 0.5 |
| 外形尺寸mm | 555×335×235 | 655×335×255 | 915×415×285 | 1145×415×285 | 1820×525×320 | 2450×650×420 | ||||
| 被检长度范围mm | 150～450 | 150-500 | 150-700 | 150～780 | 150～1010 | 250～1750 | 350～1900 | |||
| 宽度行程mm | 100 | 100 | 125 | 144 | 180 | 280 | 370 | |||
| 高度行程mm | 80 | |||||||||
| 精度 | ±1% | |||||||||
| 电源 | 220V电源 | |||||||||
| 净重量 | 32Kg | 40Kg | 47Kg | 52 Kg | 65Kg | 118Kg | ||||
扭矩扳手检定仪用途
SGCMY扭矩扳手检定仪是检定扭矩扳子专用设备，主要用于检测各种定力式扭力扳手，数显式扭力扳手、预置式扭力扳手、扭力起子、螺丝刀和各种涉及拧紧力的仪器和产品。
扭矩扳手检定仪功能特点
1、 高精度、高分辨率、采样速度快、全屏显示。
2、采用高精度扭矩传感器，具有扭矩方向提醒。
3、7寸触摸屏显示，峰值保持功能。
4、四种单位互相转换，可供选择（N·m、kgf·cm、lbf·in、lbf·ft）。
5、实时、峰值两种模式可随意切换。
6、实时显示，表盘显示，曲线显示。
7、实时显示时间，日期。
8、设置上下限，超量程提醒。
9、可以存储峰值数据，里面存储的数据可以进行查看，也可以用U盘导出来。
10、中英文界面显示，可以根据需求自由切换。
11、可以根据扭力扳手设定对应的编号。
扭矩扳手检定仪液晶触摸屏显示界面图：
1、扭矩扳手检定仪中英文切换

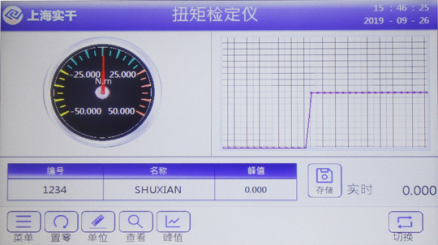

2、扭矩扳手检定仪主界面显示：
3、扭矩扳手检定仪曲线和指针显示界面：

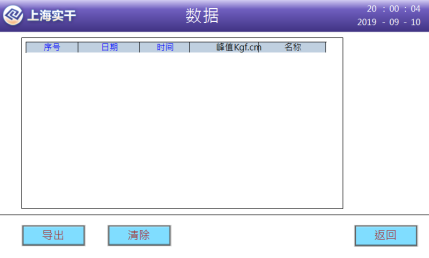

4、扭矩扳手检定仪数据存储界面
1、 扭矩扳手检定仪功能按键
a、单位键，当前单位不能满足测试要求时，可对着单位位置单击一次，依次显示单位
（N·m、kgf·cm、lbf·in、lbf·ft），可轮流切换。
b、峰值键，默认状态下为实时值，若需要峰值可单击峰值，实时和峰值可轮流切换。
c、置零键，在实时值状态下按此键可回归零位。
d、切换键，按此键进入表盘、曲线显示界面。
e、存储键，可以对当前数值进行储存，通过查看键可以查询所存储数据。
F、菜单键，进入菜单键，可以对设备进行标定调试（非技术人员不能随便进入）
2、电源接口：连接电源使用仪器（本仪器直接插220V电源使用）。
3、承力四方孔：与被检物的四方测头连接。
4、被检物：如表盘扭力扳手、预置式扭力扳手等。
5、手轮：旋动手轮即可进行检测。
扭矩扳手检定仪部件组成
SGCMY系列扭矩扳手测试仪的平面示意图：
1- 传感器受力头：出厂时根据扭矩扳手方头尺寸配备若干个转换测试头，与被检物的四方测头连接；
2- 显示器：触摸屏显示窗可设置和显示扭力值等；
3- 水平受力杆；
4- 螺杆；
5- 高度调节钮：可调节平台高度使被测扭矩扳手处于水平状态，如不在水平状态可能会导致测量误差； 左右调节钮：调节测试平台使其适合被测扭矩扳手的臂长，也可调节测试平台的方向以适应扭矩扳手的正反向测量；
6- 驱动手轮：给被测扭矩扳手正反向加载或卸载；
扭矩扳手检定仪工作环境
1、操作温度：-10℃~40℃。
2、操作湿度：≤90%RH、。
3、周围无震动源和无腐蚀性环境。
扭矩扳手检定仪操作步骤
1、插好电源连接线，放入承力四方孔。
2、打开硬开关。
3、放好被检物，将被检物的四方测头放入该检定仪的承力四方孔内。
4、被检物的尾部不碰到外物，调整好高度调节块和长度调节块，显示屏清零。
5、摇动手轮，开始检测。
6、检测时若要变换单位，按“单位切换”键，四种单位互相切换，按一下就切换一个单位。
扭矩扳手检定仪承力四方孔尺寸
不能随意碰撞承力四方孔，以免造成破坏。下面是承力四方孔的平面图：
扭矩扳手检定仪注意事项、保养及维修
1、请勿超负荷测试扭矩，一定要在扭矩测试仪的测试范围内测试扭矩，否则会损坏仪器，更有可能会造成危险。
2、请勿用重物、利器等尖锐物体敲击、刮划显示屏。
3、请勿在水、油或其他液体溅到的地方使用扭矩测试仪，要将扭矩测试仪存放于阴凉、干燥和没有振动之处。
4、请勿打开显示屏后面的盖子，更不能调校里面的微调电阻。
5、请勿松动扭矩测试头内的固定螺丝。
6、将电源航空插头完全插入插座后再使用，插头松动可能会引起短路而导致电击或火灾。
7、本产品按国家有关标准JJG797-2013每年须送检一次，以保证产品的精准度。
8、请不要湿手拔出或插入插头，否则可导致触电。
9、请用柔软的布来清洁本机，将干布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。不要使用易散发的化学物质，例如挥发剂、稀释剂、酒精等。
10、使用和搬运过程中要轻拿轻放。
11、不要自行拆卸、修理或改造本机。这些行为可能会引起仪器***性故障。
12、发生故障请与原购买处或本公司联系。
13、本产品自销售之日起一个月内，在正常使用及外观无破损情况下出现产品质量问题，客户凭销售发票原件、有效保修卡及完整包装到原购买处或本公司更换相同的规格型号的产品，更换以后的产品延续原产品的保修期限和条款。
14、本产品自销售之日起一年内，在正常使用情况下，出现非人为故障属保修范围（用户自行拆机或在其他维修点维修本公司产品不予保修），客户凭销售发票原件和有效保修卡联系原购买处，可获本公司免费保修一年。
15、本产品的条款仅适用于在中国市场上销售的数字式扭矩测试仪产品，对超过包换期及保修期限的产品，客户可向原购买处查询维修事宜或与本公司联系，由本公司提供有偿维修。

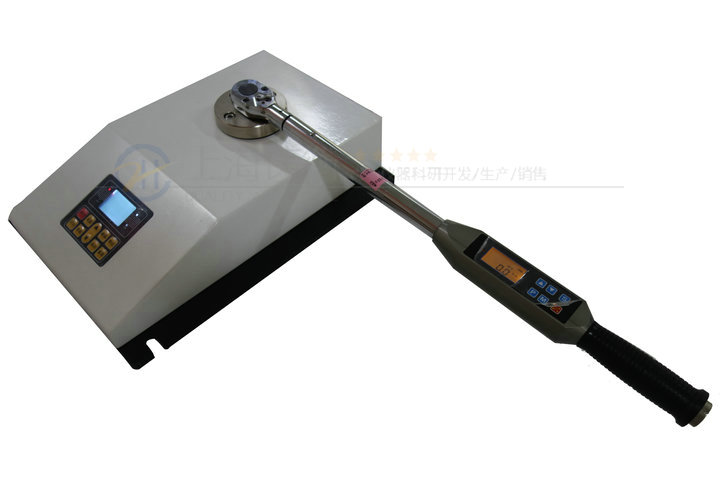

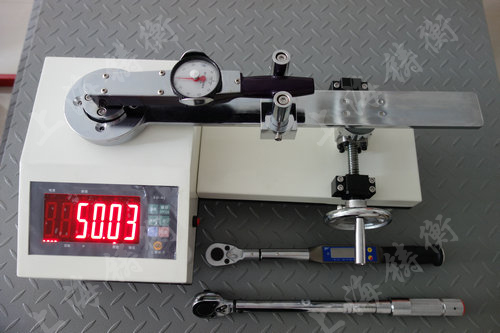

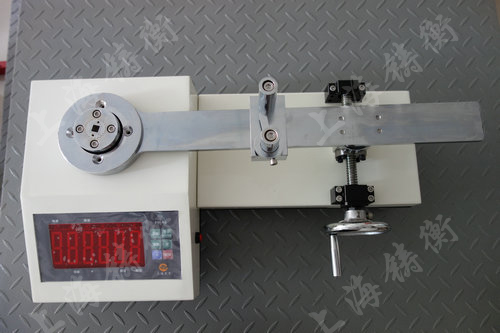

便携式扭矩扳手检定仪图片
订做交货期承诺
上海铸衡在提供手动扭矩扳手测试仪成品的同时，也可按客户要求订做非标手动扭矩扳手测试仪产品
订做客户须知：
1、订做要求：付款方式：先付30%的订金
2、出货前付清剩余70%的余款
3、我们是不收取任何样板费
4、订做时间为：收到30%的订金后7天货期
5、如有任何疑问请联系在线客服.
