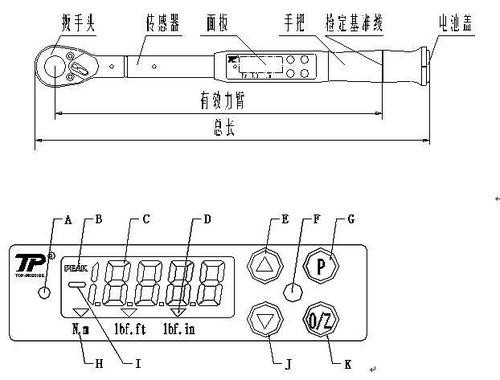

数显力矩扳手结构简图

  A. 红光报警灯                     B. 峰值保持指示

  C. 四位半数据指示                 D. 单位指示标

  E. 单位转换及报警设置（向上）     F. 蜂鸣器

  G. 峰值/跟踪选择                  H. 扭矩单位

  I. 扭矩方向指示                   J. 单位转换及报警设置

  K. 清零/开、关机

数显力矩扳手规格参数：

详细参数                                              精度 1 级

产品型号    预置范围    分度值    精度    有效力臂    总长度    扳手头宽度    方榫尺寸    净质量
N.m    N.m    ％    mm    mm    mm    in    kg
SGTWD－10    2~10    0.01    ±1    242    290    26    1/4"    0.35
SGTWD－20    4~20    0.02    ±1    242    290    26    3/8"    0.35
SGTWD－50    10~50    0.05    ±1    285    350    32    3/8"    0.75
SGTWD－100    20~100    0.1    ±1    340    410    42    1/2"    0.95
SGTWD－200    40~200    0.2    ±1    410    480    42    1/2"    1.30
SGTWD－300    60~300    0.2    ±1    573    650    52    3/4"    1.75
SGTWD－500    100~500    0.5    ±1    725    800    52    3/4"    2.55
SGTWD－800    160~800    0.5    ±1    1001    1097    60    3/4"    6.00
SGTWD－1000    200~1000    1    ±1    1227    1257    67    1"    6.10
SGTWD－1500    300~1500    1    ±1    1200    1310    67    1"    7.10
SGTWD－2000    400~2000    2    ±1    1900    1998    72    1"    11.50
SGTWD－3000    600-3000    2    ±1    2102    2200    72    1"    14.70
