SGXJ扭力扳手测试仪是用于校验各种扭矩扳手的测试仪器。本SGXJ扭力扳手测试仪具有数字式智能仪表采用单片机嵌入式组合设计,硬件扩充性强,软件平台灵活,可以扩展开关量输入、定时、程序顺序控制。并由高精度扭矩传感器和受力支架等共同组成。其测试***、性能稳定、功能丰富、操作简便。该扭力扳手测试仪是一款性价比很高的测试仪器,我司扭力扳手测试仪已广泛应用于电力、轻工、机械、发动机、内燃机、电动车、摩托车、汽车、船舶、飞机等制造行业和计量检测部门。
二、SGXJ扭力扳手测试仪特点
1. 单窗口2英寸特制高亮LED大显示,真正的“大眼睛”;
2. 高亮度LED显示器;实时、峰值模式可随意切换;
3.人性化设计,报警值设定功能,上下限值的设定;
4.顺时针/逆时针扭力方向显示;
5. 性能稳定,操作简便。高精度、高分辨率、采样速度快、全屏显示;
6. 通讯接口采用RS232C,实现计算机与仪表间完全的数据传送和控制;
7.能保持***值扭力,故可以为工具设定***的扭力;
8.结构部分简单、坚固,设计原理科学,性能稳定,操作简便。

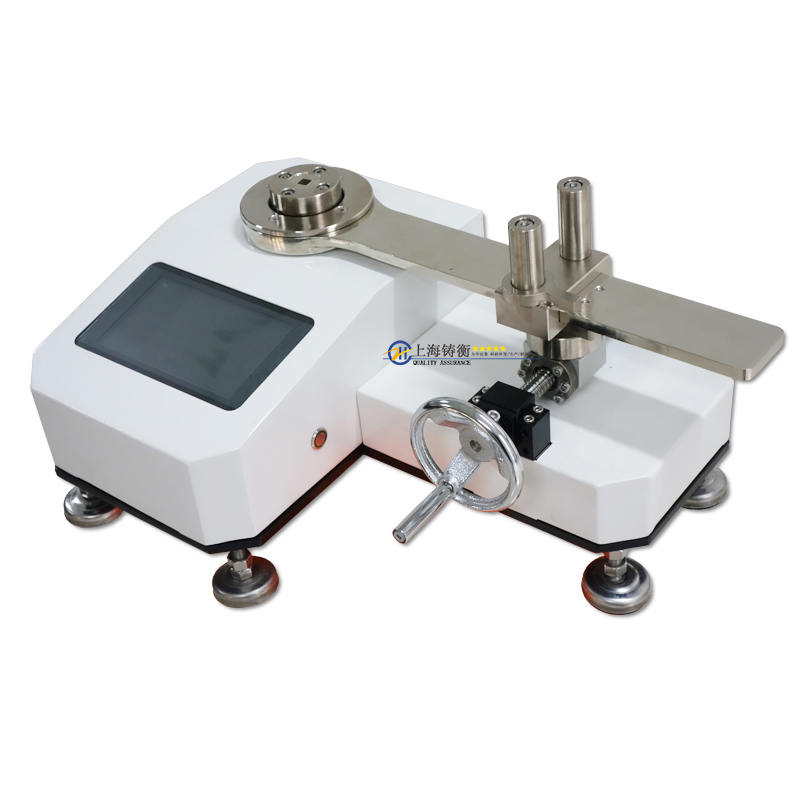

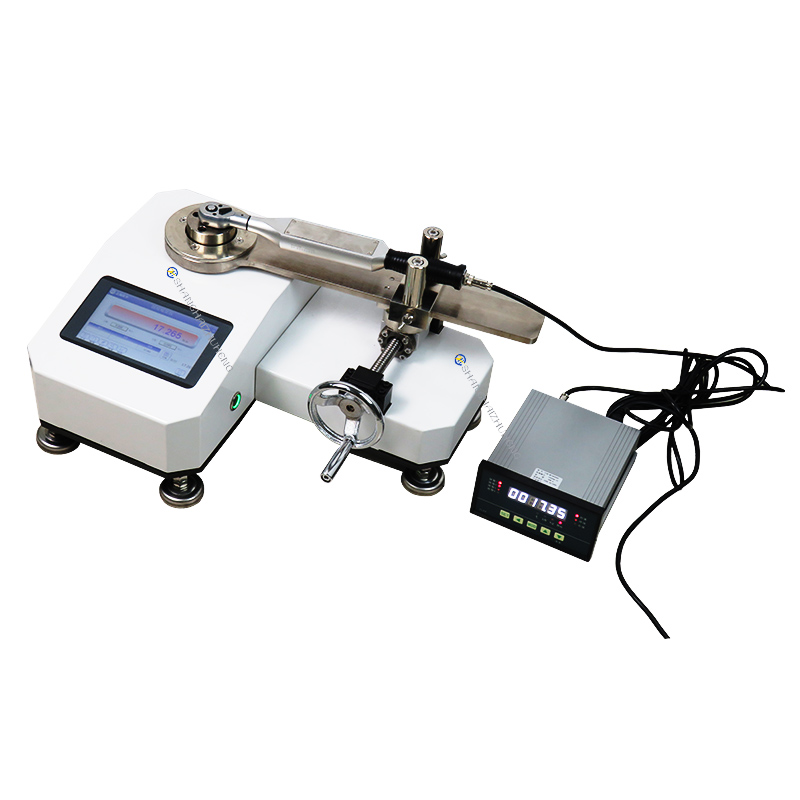

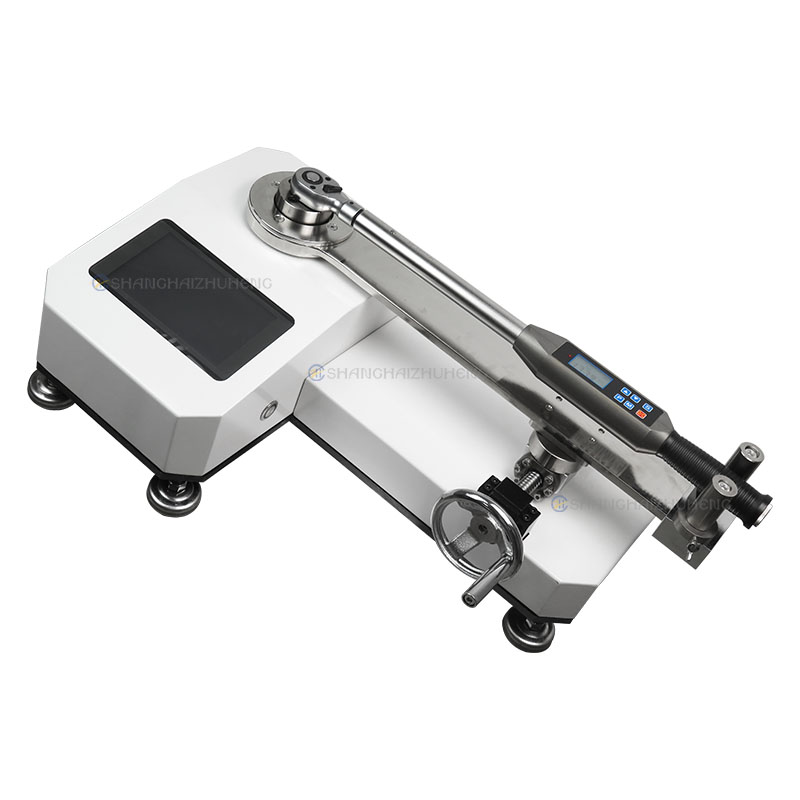

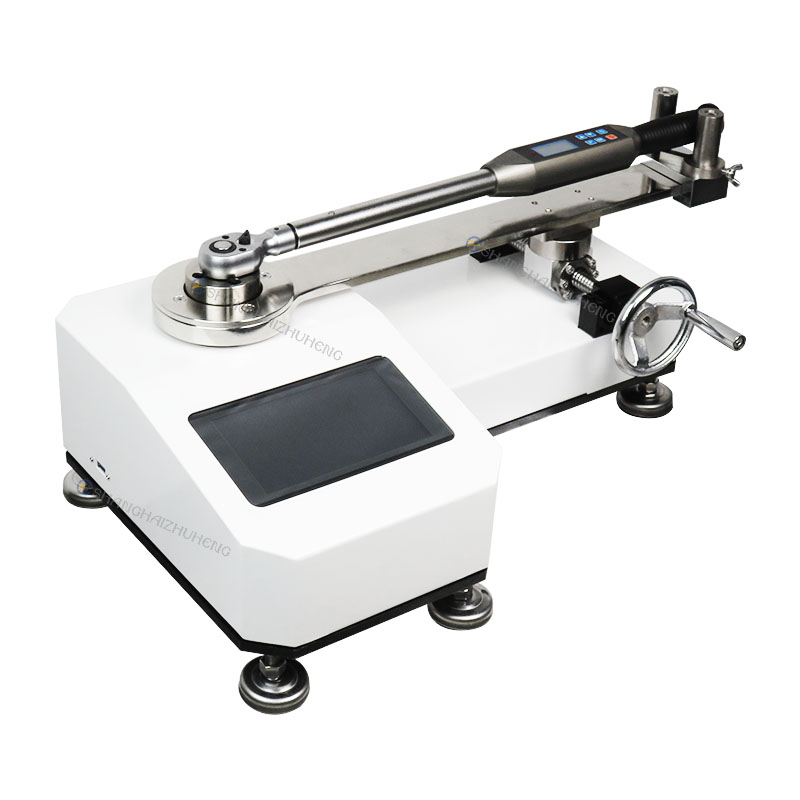

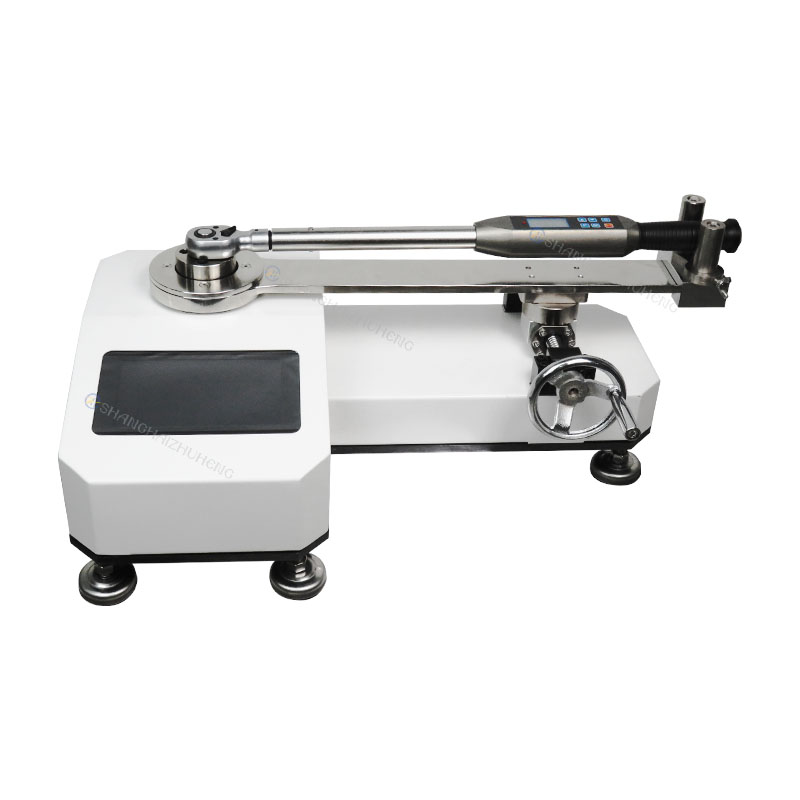

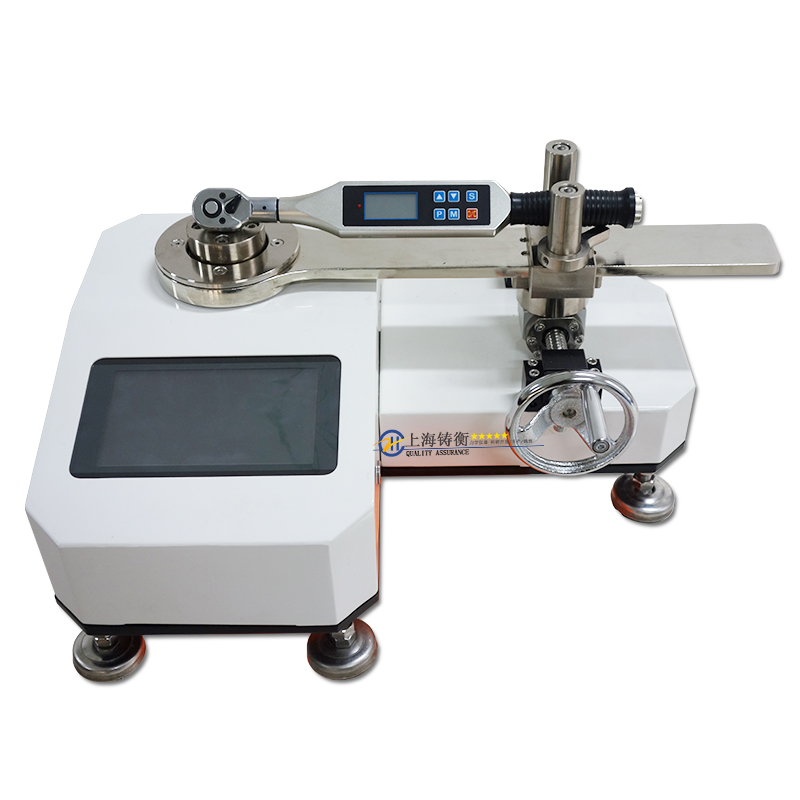

SGXJ扭力扳手测试仪图片
三、SGXJ扭力扳手测试仪规格参数
型号
指标 |
SGXJ-50 |
SGXJ-100 |
SGXJ-200 |
SGXJ-300 |
SGXJ-500 |
SGXJ- 1000 |
SGXJ-2000 |
SGXJ-3000 |
SGXJ-5000 |
***测量值 |
N•m |
50 |
100 |
200 |
300 |
500 |
1000 |
2000 |
3000 |
5000 |
分度值 |
N•m |
0.001 |
0.01 |
0.01 |
0.01 |
0.01 |
0.1 |
0.1 |
0.1 |
0.1 |
外形尺寸 |
915mm×420mm×290mm |
1145×420×370mm |
1705mm×540mm×390mm |
2450×650×460mm |
被检长度范围 |
150mm~780mm |
150mm~1010mm |
250mm~1600mm |
350mm~2300mm |
宽度行程 |
192mm |
223mm |
240mm |
320mm |
高度行程 |
80mm |
精度 |
±1% |
峰值采样频率 |
2000HZ |
电源 |
7.2V 1.2V×6 镍氢充电电池组 |
充电时间 |
4~6小时 |
电池连续使用时间 |
约10小时 |
电池寿命 |
≥300次 |
净重量 |
40Kg |
52 Kg |
65Kg |
118Kg |
电源适配器 |
输入:AC 180~240V 50/60HZ 输出:DC 12V 1000mA |
SGXJ扭力扳手测试仪部件名称:
1-传感器受力头:出厂时根据扭矩扳手方头尺寸配备若干个转换测试头,与被检物的四方测头连接;
2-显示器:液晶显示窗可设置和显示扭力值;
3-水平受力杆;
4-螺杆;
5-高度调节钮:可调节平台高度使被测扭矩扳手处于水平状态,如不在水平状态可能会导致测量误差; 左右调节钮:调节测试平台使其适合被测扭矩扳手的臂长,也可调节测试平台的方向以适应扭矩扳手的正反向测量;
6-驱动手轮:给被测扭矩扳手正反向加载或卸载;
五、SGXJ扭力扳手测试仪操作说明
1.开启电源开关;
2.选择与被测扭矩扳手相匹配的附件,放置于测力传感头上;
3.将被测扭矩扳手放置在工位(测力传感头和测试平台之间)上,可调整高度调节钮使扭矩扳手保持在水平状态,调整左右调节钮以适应扭矩扳手的臂长和测量方向;
4.旋动手轮加载,在显示器上可看到扭力值在随着加载而变化,当扭力值达到或超过设定报警值时,仪器会发出报警声,同时显示器上的报警灯会点亮,提醒操作者停止加载;为提高测量的准确度,在接近或估计接近***值或设定值时,应减缓加载的速度;
5.逆向旋动手轮,卸下被测扭矩扳手;
6.如要继续测试,重复以上步骤,一般建议测量几次,取平均值;
7.如测试结束,可取下测试附件,关掉电源,妥善保管好仪器;
8.如用户测试的不是扭矩扳手,而是其它工具,可参照以上测试过程进行,必要时需配置专用夹具
SGXJ扭力扳手测试仪工作环境
1、操作温度:-10℃~40℃。
2、操作湿度:≤90%RH。
3、周围无震动源和无腐蚀性环境。
六、SGXJ扭力扳手测试仪校验说明
本机的量测部分均经过专门的结构设计,并能在相当长的时间内维持稳定的测量精度。然而为更好地使用该仪器,每年一次的校准检定是必需的。检定可在用户所在地或本公司所在地的计量测试所进行。当仪器稳定良好的状态不复存在时,可以交给当地的授权经销商调整或修理,若故障的修理程度超过了当地的技术能力,请把仪器发回本公司进行维修处理。
七、SGXJ扭力扳手测试仪售后服务
1﹑自产品购买之日起保修一年,终身维护(只收取成本费):
2、在保质期内,因本公司责任造成检定仪无法使用时可无偿修理。
八、SGXJ扭力扳手测试仪保养及注意事项
1.不可使用超过***允许负荷的扭力工具,以免损伤仪器;
2.尽管仪器开机即可正常使用,但为确保仪器***性能,建议开机先预热5分钟;
3. 避免在下列地方使用该仪器;
⑴有水、油或其它液体飞溅的地区;
⑵振动或出现灰尘、热空气弥漫的地区;
⑶高湿度地区(合适湿度为:30%-70%);
⑷高温地区(合适温度为:10-40 ºC);
⑸可能引起功能失灵或精度失真的环境条件。
4. 绝不可用榔头等带冲击性的工具击打传感器受力头;
5. 绝不可量测超过测量范围***扭力值120%的负荷;
6.不要擅自拆卸仪器或校验各种元件,因为这样会影响仪器的性能;
7.不要把仪器放在高湿度或寒冷的地方,在这些地方仪器内部容易凝结水珠,使功能退化;
