动态扭力测试仪原理


[来源:http://www.zhuheng17.com/] [作者:动态扭力测试仪小编] [日期:2016-06-11 08:41] [热度:]

      动态扭力测试仪原理
铸衡生产的SGDN型动态扭力测试仪传感器扭矩数值的测量采用应变电测原理,当应变轴受扭力影响产生微小变形后,粘贴在应变轴上的应变计阻值发生相应变化,我们将具有相同应变特性的应变计组成测量电桥,应变电阻的变化即可转变为电压信号的变化进行测量。
下面为扭矩测量的主要原理框图,由于采用了能源与信号的无接触耦合,完美解决了旋转状态下扭矩数值(转 矩)的测量。
1、电源经过处理后送 ,经激励电源送到应变轴上;
2、由稳压电源变成稳定电压供给应变轴上各电子器件;
3、将应变轴的微小变形转换成电信号,经过压/频转换,变成与扭应变成正比的频率信号,通过 调解电路整形后输出调频方波信号。
转速的测量:转速测量采用磁电码盘的方法进行测量,每一磁电码盘均有60个齿,轴带动磁电码盘每旋转一周可产生60个脉冲,高速或中速采样 时可以用测频的方法,低速采样时可以用测周期的方法测出准确的转速。本传感器精度可达±0.1%~±0.5%(F·S)。由于传感器输出为频率信号,所以无需AD转换即可直接送至计算机进行数据处理。
  本传感器的测速方法采用内置测速,订货时用户需注明是否监测转速信号。

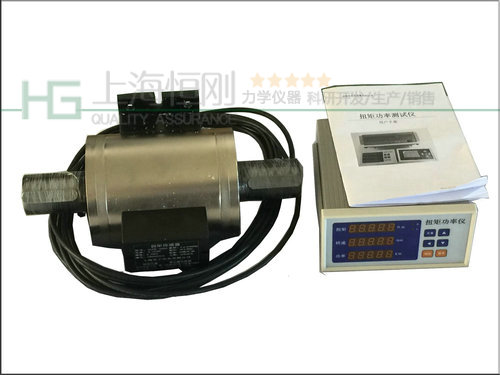

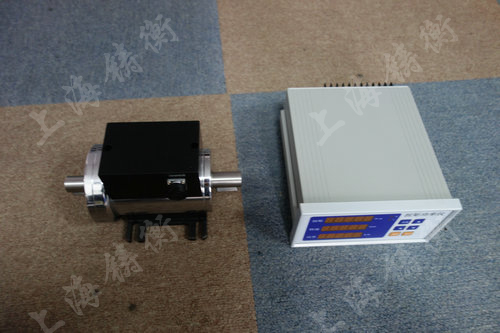

动态扭力测试仪图片

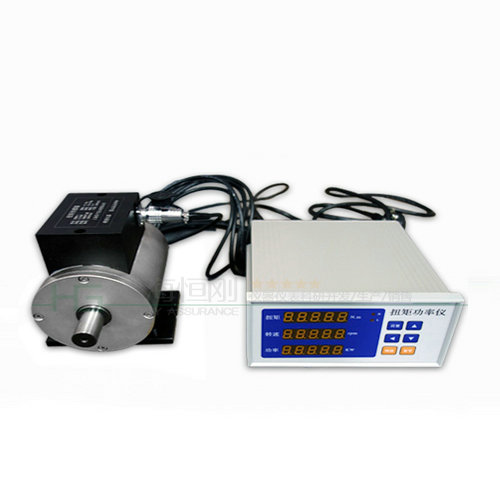

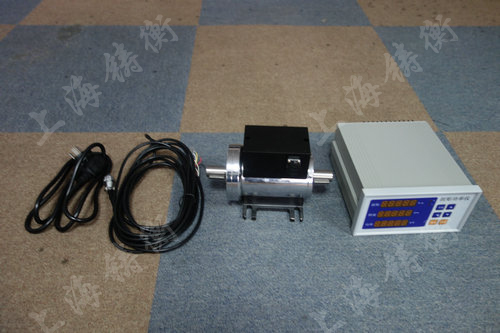

动态扭力测试仪

动态扭力测试仪产品特点:
1、信号输出波形方波幅度可选5V/12V。
2、开机5分钟即可进入工作状态,勿需预热过程。
3、检测精度高、稳定性好、抗干扰性强。
4、不需反复调零即可连续测量正反扭矩。
5、体积小、重量轻、易于安装。
6、传感器可脱离二次仪表独立使用,只要按插座针号提供±15V(200mA)的电源,即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。

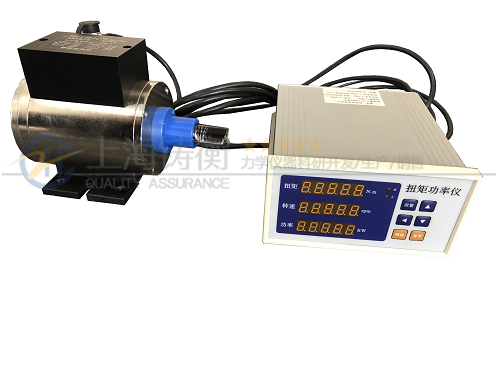

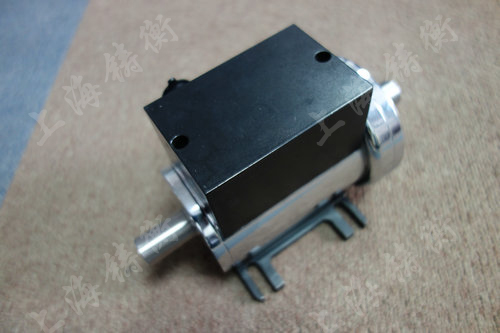

动态扭力测试仪


动态扭力测试仪主要功能:

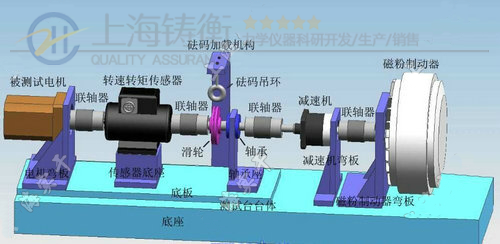

可检测动力机械输出的转矩、转速、功率。如电机、内燃机、液(气)压马达、曳引机、石油钻机等。
可检测传动机械输入、输出的转矩、转速、功率、效率。如减变速机、电动阀门、离合器等。
可检测钢性传动件的可承受转矩。如石油钻机钻杆、煤矿山体固定锚杆等。
可检测制动机械的制动转矩。如制动器、失电保护器、汽车涡流减速器、吊车减速器、刹车等。

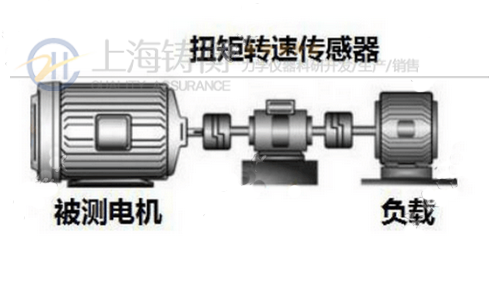

可检测旋转工作机械需要的转矩、功率。如发电机、水泵、风扇、搅拌机等。可检测运动付摩擦转矩。如汽车传动球头与球头座、船舶尾轴与尾轴套、滚珠丝杠与螺母等。

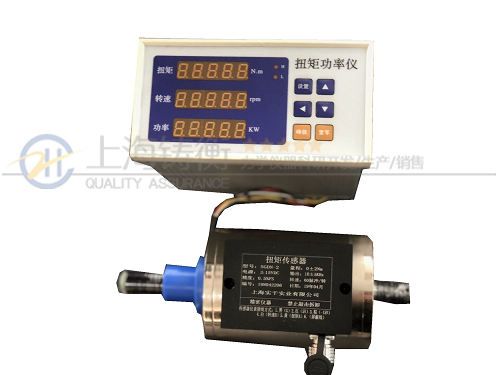

动态扭力测试仪



动态扭力测试仪运输、安装、使用与操作:
设备在运输过程中严禁淋雨、倒置和冲击。设备运输安装使用过程中严禁吊、拉、压、撬、撞击传感器。设备应安装在干燥通风、无腐蚀气体存在的厂房中。设备安装牢固,要有可靠接地。设备主轴不能承受径向力,同轴度要求误差不超过0.05mm,使用有补偿间隙的柔性联轴节。设备专线供电,以防干扰。设备周围不得有强磁场干扰源。设备由专业操作人员按照分类说明书设定仪表参数并操作,非专业人员不得操作。设备出厂精度已经标定,非专业人员不得调整标定精度的按键和旋钮,否则会造成精度偏差,需返回重新标定。
动态扭力测试仪使用环境:
环境温度不超过40℃。海拔高度不超过2500m。当环境温度为20℃时,相对湿度不大于85%。


动态扭力测试仪规格型号


产品型号
(Model)
测量范围
  N.m
分度值
(N
   外形尺寸
   mm
  重量
(KG
SGDN-5 0.5-5 0.0001 188X100X108 5
SGDN-10 1-10 0.001
SGDN-20 2-20 0.001
SGDN-50 5-50 0.001
SGDN-100 10-100 0.01
SGDN-200 20-200 0.01 209X100X126 7
SGDN-500 50-500 0.01 238X100X136 10
SGDN-1000 100-1000 0.1 275X120X140 12
SGDN-2000 200-2000 0.1 298X120X154 15
SGDN-5000 500-5000 0.1 356X180X180 21
