线束端子拉力机

简介—— 线束端子拉力机说明:SGWS型线束端子拉力机是铸衡针对线束及电子行业研制开发的检测设备,本款线束端子拉力机专用于检测各种线束接线端子的拉脱力。可配置SGNK、SGHF推拉力计和专用夹具,我司线束端子拉力机具有设备小巧、操作准确、测量精度高、试件装夹方便

联系电话:021-60512779

详情内容/ Content details

手机扫一扫

       线束端子拉力机

SGWS线束端子拉力机简介:

  上海铸衡厂家生产的这款线束端子拉力机是我公司针对线束及电子行业研制开发的一种检测设备,该款线束端子拉力机专用于检测各种线束接线端子的拉脱力。可配置数显、表盘推拉力计和专用夹具,本仪器具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点,是线束生产厂家确保产品质量的理想设备。本款SGWS线束端子拉力机同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理。

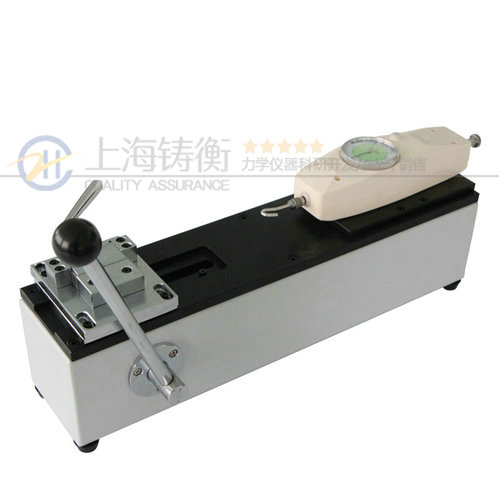

SGWS线束端子拉力机图片


SGWS线束端子拉力机


SGWS线束端子拉力机规格型号

产品型号
(Model)
z大负载
(N)
有效行程
(mm)
外形尺寸
(mm)
重量
(KG)
SGWS 500 50 450X260X160 10.5
SGWSJ 1000 50 450X260X160 13






SGWS线束端子拉力机特点:
1.卧式安装。
2.手动操作,操作简单稳定。
3.可将本机台安装于桌(台)上使用,使机架更加稳固。




SGWS线束端子拉力机技术参数:
1.长×宽×高:450mm×260mm×160mm。
2.有效行程:50mm。
3.额定负荷:500N。(也可配置1000N)
4.净重:10.6Kg。

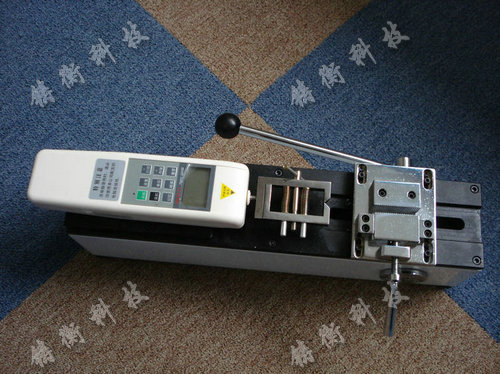

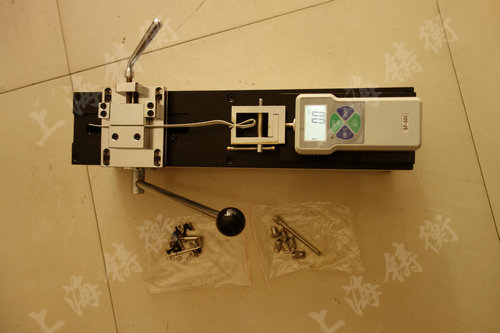

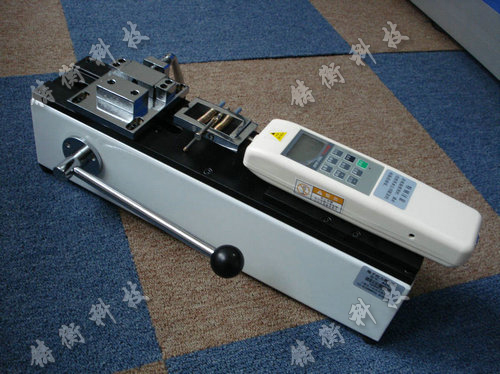

SGWS线束端子拉力机图片


SGWS线束端子拉力机一般测试操作过程:
1、将各种线束接线端子一端电线部分放入左夹具的夹口中,旋转手柄以夹稳电线部分(线束接线端子已被压住)。
2、将线束接线端子另一端放入右夹具的夹口中,旋转把手以保持线束接线端子一端卡在中间。
3、用M4内六角扳手,将左夹具中心对准右夹具的中心。
4、若用HF系列(数显式推拉力计)的推拉力计时,打开电源,待液晶显示屏显示为零后即可。
5、若安装NK系列(指针式推拉力计)的推拉力计时,按一下切换按钮,使指回到零位即可。
6、旋动机身的手柄,使其左夹具向左运动,并能够右夹具卡住端子。







SGWS线束端子拉力机的安装方法:
1、机座的安装方法:本仪器可安装在桌子上,使仪器更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm,4个M4的螺纹孔)安装。
2、推拉力计的安装方法:
A、用M4扳手将测力计安装板上4个M4×16的内六角圆柱头螺钉松开,卸下测力计安装板;B、安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上;或用十字螺丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔;
1)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺丝刀把推拉力计后盖上的4枚M×10的螺钉卸下,将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4个M3螺纹孔(卸下M3×10的螺钉的螺纹孔);
2)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。











SGWS线束端子拉力机日常保养与维护:
1、请勿超载使用,本仪器额定负荷为500N。
2、注意日常的保养工作,保持仪器各部件清洁。
3、机台出现故障时请及时厂家或销售点(请勿擅自拆卸、修理)。
