端子拉力测试仪的安装方法

简介—— 端子拉力测试仪的安装方法:本款端子拉力测试仪可安装在桌子上,使端子拉力测试仪更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm,4个M4的螺纹孔)安装。

联系电话:021-60512779

详情内容/ Content details

手机扫一扫

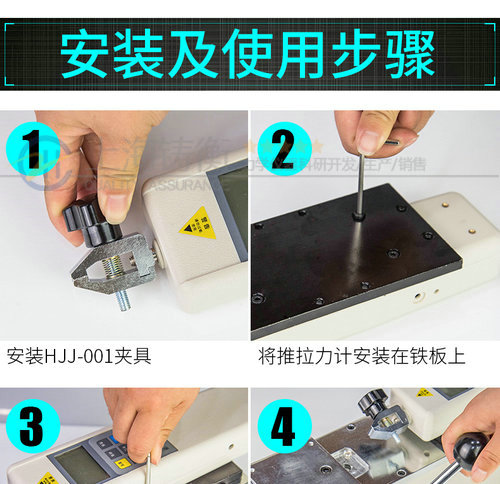

端子拉力测试仪的安装方法:
端子拉力测试仪的安装方法:本款端子拉力测试仪可安装在桌子上,使端子拉力测试仪更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm,4个M4的螺纹孔)安装。
2、推拉力计的安装方法:A、用M4扳手将测力计安装板上4个M 4×16的内六角圆柱头螺钉松开,卸下测力计安装板;B、安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内,将测力计安装到测力计安装板上;或用十字螺丝刀将附件袋里的4枚精×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个精的螺纹孔;
    1)安装NK系列(指针式推拉力计)的推拉力计时,用十字螺丝刀把推拉力计后盖上的4枚 M×10的螺钉卸下,将附件袋里的4枚精×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔,旋入测力计后盖上的4个精螺纹 孔(卸下精×10的螺钉的螺纹孔);   2)安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。

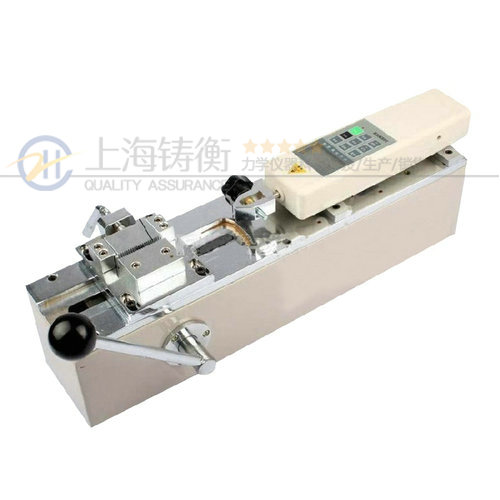

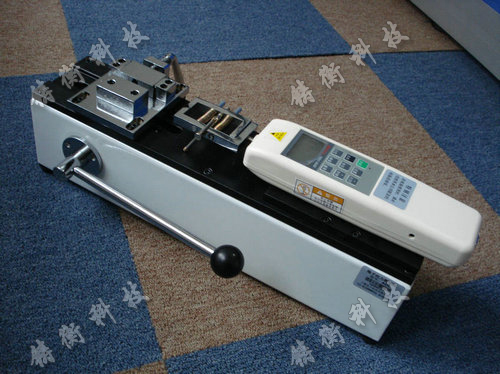

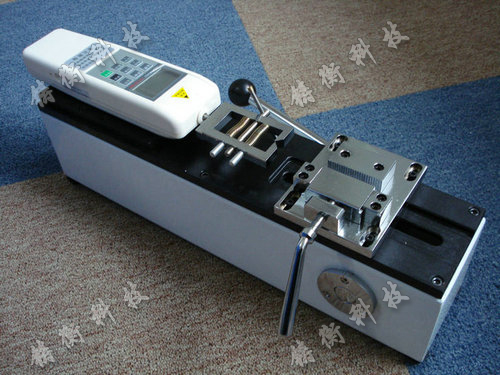

端子拉力测试仪图片

端子拉力测试仪

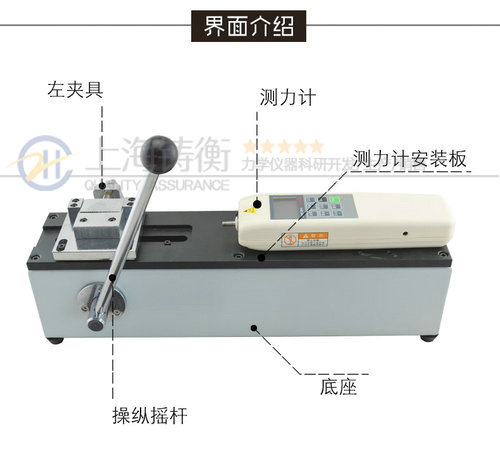

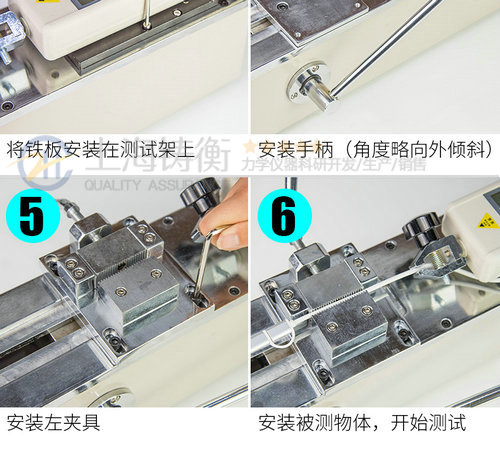

    端子拉力测试仪左夹具的安装方法:
用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过左夹具安装板上4个调节孔旋入机台底座板上4个M4的螺纹孔内,将左夹具安装到机台底座板上。
端子拉力测试仪右夹具的安装方法:先用附件中的M6螺母旋到测力计的测力杆上,再将右夹具旋到测力计的测力杆上,调节M6螺母使其右夹具接连牢固即可。

     端子拉力测试仪一般测试操作过程:
1、将各种线束接线端子一端电线部分放入左夹具的夹口中,旋转手柄以夹稳电线部分(线束接线端子已被压住)。
2、将线束接线端子另一端放入右夹具的夹口中,旋转把手以保持线束接线端子一端卡在中间。
3、用M4内六角扳手,将左夹具中心对准右夹具的中心。
4、若用HF系列(数显式推拉力计)的推拉力计时,打开电源,待液晶显示屏显示为零后即可。
5、若安装NK系列(指针式推拉力计)的推拉力计时,按一下切换按钮,使指回到零位即可。
6、旋动机身的手柄,使其左夹具向左运动,并能够右夹具卡住端子。











端子拉力测试仪日常保养与维护:
1、请勿超载使用,本仪器额定负荷为500N。
2、注意日常的保养工作,保持仪器各部件清洁。
3、机台出现故障时请及时联系厂家或销售点(请勿擅自拆卸、修理)。

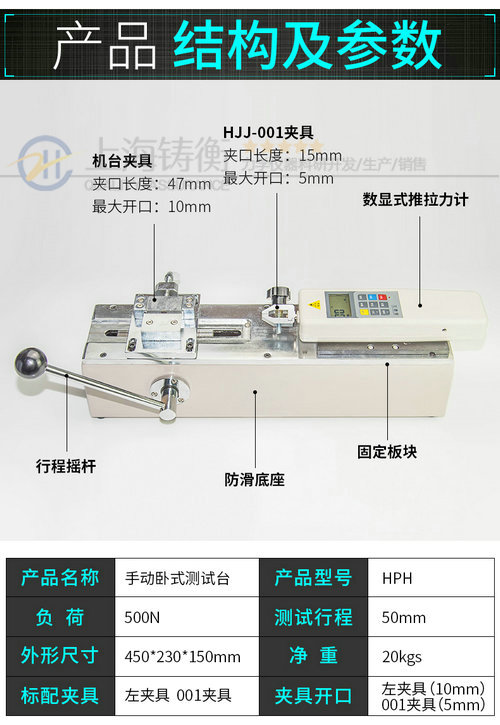

端子拉力测试仪功能:
SG端子拉力测试仪是铸衡针对线束及电子行业研制开发的检测设备,本款端子拉力测试仪专用于检测各种线束接线端子的拉脱力。可配置NK、HF推拉力计和专用夹具,我司端子拉力测试仪具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点,是线束生产厂家确保产品质量的理想设备。











订做交货期承诺
上海铸衡在提供端子拉力测试仪成品的同时,也可按客户要求订做非标端子拉力测试仪产品。
订做客户须知:
1、订做要求:付款方式:先付30%的订金
2、出货前付清剩余70%的余款
3、我们是不收取任何样板费
4、订做时间为:收到30%的订金后7天货期
5、如有任何疑问请联系在线客服。
